3軸マシニングセンタ VCF series
5軸縦型トラベリングコラム

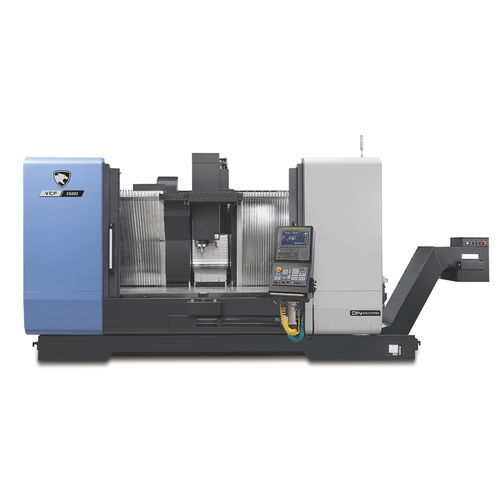

3軸マシニングセンタ - VCF series - DN SOLUTIONS - 5軸 / 縦型 / トラベリングコラム
3軸マシニングセンタ - VCF series - DN SOLUTIONS - 5軸 / 縦型 / トラベリングコラム
3軸マシニングセンタ - VCF series - DN SOLUTIONS - 5軸 / 縦型 / トラベリングコラム - 画像 - 2
3軸マシニングセンタ - VCF series - DN SOLUTIONS - 5軸 / 縦型 / トラベリングコラム - 画像 - 3
3軸マシニングセンタ - VCF series - DN SOLUTIONS - 5軸 / 縦型 / トラベリングコラム - 画像 - 4
3軸マシニングセンタ - VCF series - DN SOLUTIONS - 5軸 / 縦型 / トラベリングコラム - 画像 - 5
3軸マシニングセンタ - VCF series - DN SOLUTIONS - 5軸 / 縦型 / トラベリングコラム - 画像 - 6
3軸マシニングセンタ - VCF series - DN SOLUTIONS - 5軸 / 縦型 / トラベリングコラム - 画像 - 7
3軸マシニングセンタ - VCF series - DN SOLUTIONS - 5軸 / 縦型 / トラベリングコラム - 画像 - 8
3軸マシニングセンタ - VCF series - DN SOLUTIONS - 5軸 / 縦型 / トラベリングコラム - 画像 - 9
3軸マシニングセンタ - VCF series - DN SOLUTIONS - 5軸 / 縦型 / トラベリングコラム - 画像 - 10
3軸マシニングセンタ - VCF series - DN SOLUTIONS - 5軸 / 縦型 / トラベリングコラム - 画像 - 11
3軸マシニングセンタ - VCF series - DN SOLUTIONS - 5軸 / 縦型 / トラベリングコラム - 画像 - 12
3軸マシニングセンタ - VCF series - DN SOLUTIONS - 5軸 / 縦型 / トラベリングコラム - 画像 - 13
3軸マシニングセンタ - VCF series - DN SOLUTIONS - 5軸 / 縦型 / トラベリングコラム - 画像 - 14
3軸マシニングセンタ - VCF series - DN SOLUTIONS - 5軸 / 縦型 / トラベリングコラム - 画像 - 15
お気に入りに追加する
商品比較に追加する


特徴

軸の数
3軸, 5軸
主軸の方向
縦型
タイプ
トラベリングコラム, ロータリーテーブル
ツールステーション数
30ツール, 35ツール
関連機能
切断
その他の特徴
高性能, 高生産性, 高剛性
X軸移動距離

最大: 6,200 mm
(244.09 in)

最少: 2,000 mm
(78.74 in)

Y軸移動距離

550 mm, 850 mm
(21.65 in, 33.46 in)

Z軸移動距離

510 mm, 570 mm, 800 mm
(20.08 in, 22.44 in, 31.5 in)

回転速度

11 rpm, 19 rpm, 12,000 rpm
(69 rad.min-1, 119 rad.min-1, 75,398 rad.min-1)

出力

117.8 kW, 126.3 kW
(160.16 hp, 171.72 hp)

X軸の移動速度

20 m/min, 30 m/min, 40 m/min

Y軸の移動速度

36 m/min, 40 m/min

Z軸の移動速度

40 m/min, 46 m/min

最大テーブル積載量

2,000 kg, 2,500 kg, 3,500 kg, 6,000 kg, 7,500 kg
(4,409 lb, 5,512 lb, 7,716 lb, 13,228 lb, 16,535 lb)

総重量

12,000 kg, 22,000 kg, 23,000 kg, 24,000 kg, 26,000 kg
(26,455.47 lb, 48,501.7 lb, 50,706.32 lb, 52,910.94 lb, 57,320.19 lb)

全長

3,138 mm, 3,795 mm, 8,410 mm, 10,160 mm
(123.5 in, 149.4 in, 331.1 in, 400 in)

全幅

3,571 mm, 4,440 mm, 5,440 mm
(140.6 in, 174.8 in, 214.2 in)

全高

2,950 mm, 3,253 mm, 3,420 mm
(116.1 in, 128.1 in, 134.6 in)

詳細

10フィート(3メートル)のX軸移動と豊富なオプションを装備したVCFシリーズは、1台の機械で多目的な生産性を実現する革新的で刺激的な方法をメーカーに提供します。 簡単操作 空間効率 安定性 セッティング時間の短縮 幅広いアプリケーションで生産性を向上 ロータリーテーブル、センターパーティション、ピックアップマガジンの搭載により、加工効率を2倍以上に向上。

---

ビデオ

カタログ

この商品のカタログはありません。

DN SOLUTIONSの全カタログを見る
*価格には税、配送費、関税また設置・作動のオプションに関する全ての追加費用は含まれておりません。表示価格は、国、原材料のレート、為替相場により変動することがあります。
