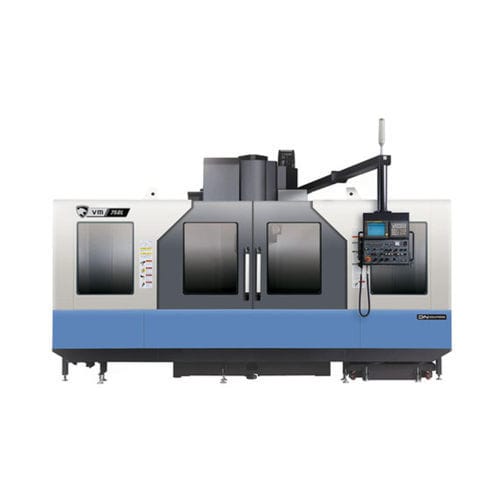

3軸マシニングセンタ VM series
縦型ISO 5030ツール

3軸マシニングセンタ - VM series - DN SOLUTIONS - 縦型 / ISO 50 / 30ツール
3軸マシニングセンタ - VM series - DN SOLUTIONS - 縦型 / ISO 50 / 30ツール
3軸マシニングセンタ - VM series - DN SOLUTIONS - 縦型 / ISO 50 / 30ツール - 画像 - 2
3軸マシニングセンタ - VM series - DN SOLUTIONS - 縦型 / ISO 50 / 30ツール - 画像 - 3
3軸マシニングセンタ - VM series - DN SOLUTIONS - 縦型 / ISO 50 / 30ツール - 画像 - 4
3軸マシニングセンタ - VM series - DN SOLUTIONS - 縦型 / ISO 50 / 30ツール - 画像 - 5
3軸マシニングセンタ - VM series - DN SOLUTIONS - 縦型 / ISO 50 / 30ツール - 画像 - 6
3軸マシニングセンタ - VM series - DN SOLUTIONS - 縦型 / ISO 50 / 30ツール - 画像 - 7
3軸マシニングセンタ - VM series - DN SOLUTIONS - 縦型 / ISO 50 / 30ツール - 画像 - 8
3軸マシニングセンタ - VM series - DN SOLUTIONS - 縦型 / ISO 50 / 30ツール - 画像 - 9
3軸マシニングセンタ - VM series - DN SOLUTIONS - 縦型 / ISO 50 / 30ツール - 画像 - 10
3軸マシニングセンタ - VM series - DN SOLUTIONS - 縦型 / ISO 50 / 30ツール - 画像 - 11
お気に入りに追加する
商品比較に追加する


特徴

軸の数
3軸
主軸の方向
縦型
スピンドル
ISO 50
ツールステーション数
30ツール
応用
型用
その他の特徴
高速, 高性能, 高生産性, 高精度, 輪郭用
X軸移動距離

1,020 mm, 1,270 mm
(40.16 in, 50 in)

Y軸移動距離

540 mm, 670 mm
(21.26 in, 26.38 in)

Z軸移動距離

530 mm, 625 mm, 800 mm
(20.87 in, 24.61 in, 31.5 in)

回転速度

16 rpm
(101 rad.min-1)

出力

165.5 kW
(225.02 hp)

X軸の移動速度

30 m/min

Y軸の移動速度

30 m/min

Z軸の移動速度

24 m/min

最大テーブル積載量

800 kg, 1,000 kg
(1,764 lb, 2,205 lb)

総重量

7,000 kg, 9,000 kg
(15,432.36 lb, 19,841.6 lb)

全長

2,444 mm, 2,674 mm
(96.2 in, 105.3 in)

全幅

3,350 mm
(131.9 in)

全高

3,012 mm, 3,107 mm
(118.6 in, 122.3 in)

詳細

「クラス最高のストロークを持つ低振動ビルトインスピンドル。荒加工と仕上げ加工の両方に対応するよう設計されたVMシリーズは、サイズ、能力、性能の異なる数多くの機械で構成されています。新しい機械設計は、オペレーターの利便性を向上させ、生産性と作業効率の向上に貢献します。" 信頼性 安定性 お客様の様々なご要望にお応えする幅広い製品ラインナップ 完全なラインナップ 優れた品質と幅広い主軸回転数により高い信頼性を実現 デュアルコンタクトスピンドル(標準) 高品質な金型加工のための制御ソリューション 工具モニタリング 最適な送り制御

---
