3軸マシニングセンタ NHP series
横型コラム型40ツール

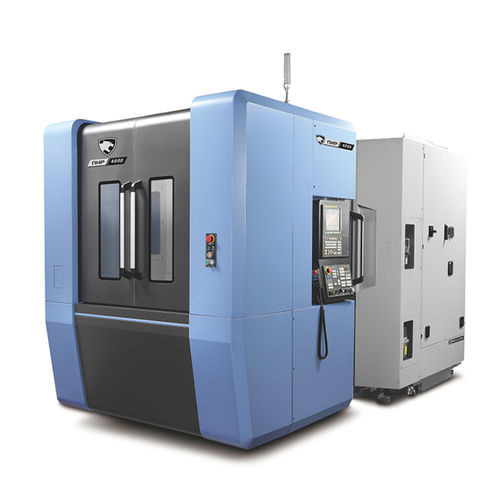

3軸マシニングセンタ - NHP series - DN SOLUTIONS - 横型 / コラム型 / 40ツール
3軸マシニングセンタ - NHP series - DN SOLUTIONS - 横型 / コラム型 / 40ツール
3軸マシニングセンタ - NHP series - DN SOLUTIONS - 横型 / コラム型 / 40ツール - 画像 - 2
3軸マシニングセンタ - NHP series - DN SOLUTIONS - 横型 / コラム型 / 40ツール - 画像 - 3
3軸マシニングセンタ - NHP series - DN SOLUTIONS - 横型 / コラム型 / 40ツール - 画像 - 4
3軸マシニングセンタ - NHP series - DN SOLUTIONS - 横型 / コラム型 / 40ツール - 画像 - 5
3軸マシニングセンタ - NHP series - DN SOLUTIONS - 横型 / コラム型 / 40ツール - 画像 - 6
3軸マシニングセンタ - NHP series - DN SOLUTIONS - 横型 / コラム型 / 40ツール - 画像 - 7
3軸マシニングセンタ - NHP series - DN SOLUTIONS - 横型 / コラム型 / 40ツール - 画像 - 8
3軸マシニングセンタ - NHP series - DN SOLUTIONS - 横型 / コラム型 / 40ツール - 画像 - 9
3軸マシニングセンタ - NHP series - DN SOLUTIONS - 横型 / コラム型 / 40ツール - 画像 - 10
3軸マシニングセンタ - NHP series - DN SOLUTIONS - 横型 / コラム型 / 40ツール - 画像 - 11
3軸マシニングセンタ - NHP series - DN SOLUTIONS - 横型 / コラム型 / 40ツール - 画像 - 12
3軸マシニングセンタ - NHP series - DN SOLUTIONS - 横型 / コラム型 / 40ツール - 画像 - 13
お気に入りに追加する
商品比較に追加する


特徴

軸の数
3軸
主軸の方向
横型
タイプ
コラム型
ツールステーション数
40ツール
その他の特徴
高性能, 高生産性, コンパクト, 高出力, 高精度, 高剛性, パレット交換装置付き, 工具自動取り換え機能付
X軸移動距離

560 mm, 730 mm, 800 mm, 1,050 mm, 1,400 mm
(22.05 in, 28.74 in, 31.5 in, 41.34 in, 55.12 in)

Y軸移動距離

640 mm, 730 mm, 750 mm, 900 mm, 1,200 mm
(25.2 in, 28.74 in, 29.53 in, 35.43 in, 47.24 in)

Z軸移動距離

660 mm, 880 mm, 900 mm, 1,000 mm, 1,370 mm
(25.98 in, 34.65 in, 35.43 in, 39.37 in, 53.94 in)

回転速度

10,000 rpm, 15,000 rpm, 20,000 rpm
(62,832 rad.min-1, 94,248 rad.min-1, 125,664 rad.min-1)

出力

最少: 18.5 kW
(25.15 hp)

最大: 55 kW
(74.78 hp)

X軸の移動速度

50 m/min, 60 m/min

Y軸の移動速度

50 m/min, 60 m/min

Z軸の移動速度

50 m/min, 60 m/min

最大テーブル積載量

400 kg, 500 kg, 800 kg, 1,500 kg, 2,000 kg
(882 lb, 1,102 lb, 1,764 lb, 3,307 lb, 4,409 lb)

総重量

9,700 kg
(21,384.84 lb)

全長

最少: 4,950 mm
(194.9 in)

最大: 7,878 mm
(310.2 in)

全幅

2,300 mm, 2,680 mm, 3,375 mm, 3,930 mm, 4,375 mm
(90.6 in, 105.5 in, 132.9 in, 154.7 in, 172.2 in)

全高

最少: 2,690 mm
(105.9 in)

最大: 3,803 mm
(149.7 in)

詳細

NHPシリーズは、生産性、効率性、コストパフォーマンスに優れた機械です。コンパクトなサイズで、高性能リニアガイドウェイとパワフルなスピンドルを搭載したNHP機は、高い材料除去率を実現します。 信頼性 優れた加工能力 安定性 本体は二重壁構造でクーラント漏れを防ぎ、メンテナンスも容易です。 コラムを支えるステップガイドベッド構造は高剛性構成...精度の向上と効率的で効果的な加工につながります。 全軸にローラー式LMガイドウェイを採用 パレット延長システム リニアパレットシステム(LPS) マルチパレットシステム(MPS)

---

ビデオ

カタログ

NHP  series
NHP series
28 ページ
NHP 4000/5000
NHP 4000/5000
20 ページ
