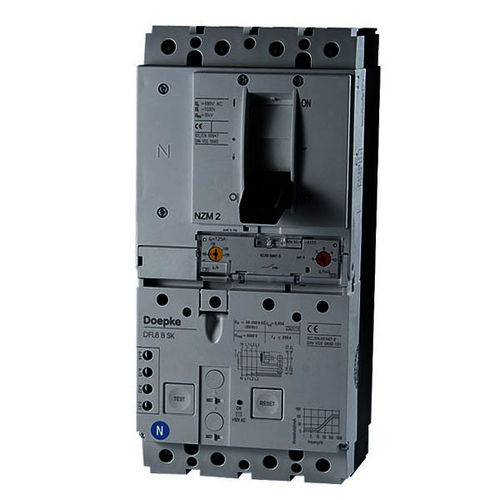

熱磁気式遮断器 DFL 8 160-4/0,03-B SK

4極残余電流自動

CBRs (必要な残りの現在の保護の遮断器)は磁気および熱過電流旅行および残りの現在の旅行の遮断器である。 残りの現在の旅行の遮断器はDIN VDEによって電源の自動スイッチによって装置、ケーブルおよびラインの過電流保護0100-430と電撃に対する保護のためにDIN VDEに従って0100-410使用される。 このシリーズは大きいケーブルの横断面のための統合された補助スイッチそしてターミナルとの250 Aまで評価される流れのための密集した装置を含んでいる。 装置はマウンティングプレートにできれば取付けられる。 残りの現在の特徴B 100つまでのkHzのAC/DCの敏感なスイッチは周波数範囲の他のすべてのタイプBの残りの流れと同様、滑らかなDCの残りの流れを検出する。 このために統合された評価の単位は主要補給から取られた操作電圧を要求した。 正しい電源は50ボルトの最低の電圧がちょうどあらゆる2本の現在の道の間にあるとき保障される。 ちょうど1つの活動的なコンダクターに地球に電圧があり、地絡が起こる時でさえタイプAの残りの現在の検出(ACおよび脈動DCの残りの流れ)は本管電圧から完全に独立して、また保護を提供する。 特性曲線SKが付いているスイッチのために、軽快な流れの周波数応答は評価される頻度に対する頻度コンバーターのためのクロック周波数の範囲ののような高周波の残りの流れが、かなり減らされた感受性と検出されるように設計されている
