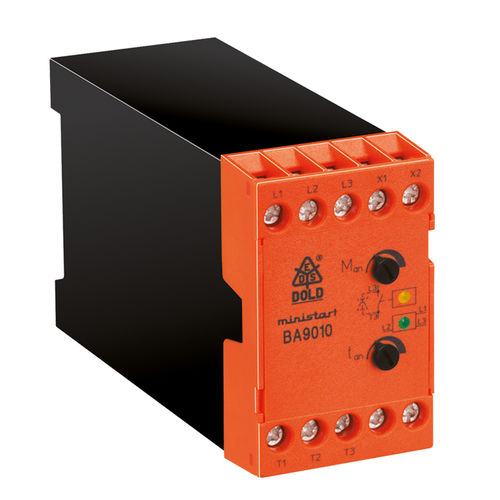

モーターソフトスタータ MINISTART | BA 9010

電子単相

リスケージモーターとメカニカルドライブの寿命を延ばす • 既存の設備に簡単に取り付け • 1相制御 • 最大5,5 kW（BA 9010）および11 kW（BN 9011）までのモータ用 • ソフトスタート後にブリッジされた半導体 • ランプ時間と開始トルクの調整可能 • LED表示 • DIN-レールマウント •BA 9010：幅45mm BN 9011：幅 100 mm アプリケーション • ギア、ベルトまたはチェーンドライブを備えたモーター • ファン、ポンプ、コンベアシステム、コンプレッサー • ドアドライブ、包装機 • 単相モータの電流制限を開始 機能 ソフトスターターは電子デバイスですは、1相または 3相誘導モータがスムーズに始動できるように設計されています。 BA 9010/BN 9011は、 一相の電流をゆっくりと上昇させ、モーターのトルクが ゆっくりと蓄積できるようにします。これにより、機械の機械的ストレスを軽減し、 搬送された材料の損傷を防止します。 モータがフルスピードに達すると、BA 9010/ BN 9011の半導体は内部電力損失を防止するためにブリッジングされ、熱が蓄積します。 動作原理 400Vで直接オンラインまたはスターデルタアプリケーションの場合、端子L1、L2、 L3は主電源コンタクタに接続され、端子X3、X4は ブリッジされ、モータは端子T1、T2、T3に接続されるべきです。 端子 L1、L2、L3 に電源が接続されるとすぐに、ソフトスタートが開始されます。 ポテンショメータ「タン」（0,5-5秒）は、ランプ時間（モータが フルスピードFOを取得するのにかかる時間）を調整し、ポテンショメータ「Man」は、開始電圧 （0-70％nomV）を調整します。 ソフトスタートが完了すると、内部半導体が自動的にブリッジされます。
