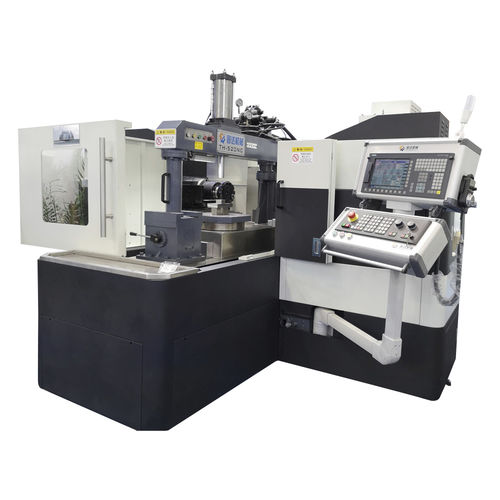

2 リードフライス盤 TH-520NC4軸横型アルミニウム用
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 4軸
- 主軸の方向
- 横型
- 加工材料
- アルミニウム用
- スピンドル数
- 2 リード
- スピンドル
- NT50
- 関連機能
- 面取り, 切断
- 応用
- 金型工業用, 型用, 小型部品用, アルミフレーム用, 小部品製造
- その他の特徴
- 高速, 高速, CE
- X軸移動距離
250 mm
(9.84 in)- Y軸移動距離
250 mm
(9.84 in)- Z軸移動距離
800 mm
(31.5 in)- 回転速度
最大: 500 rpm
(3,142 rad.min-1)最少: 50 rpm
(314 rad.min-1)- 出力
9 kW
(12.24 hp)- X軸の移動速度
10,000 mm/min
(7 in/s)- Y軸の移動速度
10,000 mm/min
(7 in/s)- 最大テーブル積載量
500 kg
(1,102 lb)- 総重量
8 t
(8.82 us ton)- 全長
3.2 m
(10'05" )- 全幅
3.1 m
(10'02" )- 全高
2.4 m
(7'10" )
詳細
CNCツインヘッドミリングマシン TH-520NC
20〜520mm角のワークに最適なサーフェスミリングマシンです。
切削範囲：20x20~520x520mm
最大切断の厚さ: 190mm
最大切断能力：2x2.0mm
マシンベースは鉄製で強固な一体構造
1 つの主要なシリンダーとの強力な縦の油圧締め金で止めること
workpiece≤0.01/300mm の平坦度
平行度≤0.01/300mm の ² の
機械化の正確さの許容の地帯 0.02/1000mm
生産性の特徴
1.垂直油圧式オペレータによるワークのクランプ。
2.2枚のカッターによる2面同時加工を自動で行います。
3.2面加工後、インデックステーブルを自動で90度回転させます。
4.残りの2面を自動でミーリングします。
---
