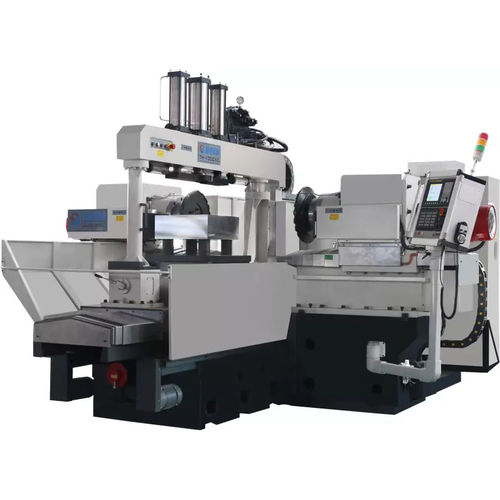

2 リードフライス盤 TH-1000NC4軸横型アルミニウム用
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 4軸
- 主軸の方向
- 横型
- 加工材料
- アルミニウム用
- スピンドル数
- 2 リード
- スピンドル
- BT 50
- 関連機能
- 切断
- 応用
- 自動車産業用, 大きなワークピース, 型用, 重加工用, アルミフレーム用
- その他の特徴
- 高速, 高精度
- X軸移動距離
500 mm
(19.69 in)- Y軸移動距離
500 mm
(19.69 in)- Z軸移動距離
1,600 mm
(62.99 in)- 回転速度
最少: 50 rpm
(314 rad.min-1)最大: 300 rpm
(1,885 rad.min-1)- 出力
11 kW, 15 kW
(14.96 hp, 20.39 hp)- X軸の移動速度
8,000 mm/min
(5 in/s)- Y軸の移動速度
8,000 mm/min
(5 in/s)- 最大テーブル積載量
4,000 kg
(8,818 lb)- 総重量
15 t
(16.53 us ton)- 全長
5 m
(16'04" )- 全幅
5 m
(16'04" )- 全高
2.6 m
(8'06" )
詳細
切断能力ベルト式：(110-110)*(1000-1000)
ギアボックス(300*300)*(1000-1000)
最大切断厚み：250(OP300)mm
最大切断能力：2x2.0mm
鉄骨一体型の高剛性マシンベース
1 つの主要なシリンダーとの強力な縦の油圧締め金で止めること
workpiece≤0.01/300mm の平坦度
平行度≤0.01/300mm の ² の
機械化の正確さの許容の地帯 0.02/1000mm
生産性の特徴
CNC二重フライス盤によるフライス盤への自動加工
高い堅い箱の方法構造。鋳鉄材料HT 300、応力緩和のための熱処理は安定性を高め、。
1.安定性と剛性を高めるためにベッドの構造のためのボックスウェイの鋳造。
2.基礎構造のための単一 V のタイプそして単一箱のスライドの方法。コラムおよび十字の柵のための箱の方法鋳造。
3.ボールねじか棚はワーク テーブルのために使用されます。
4.スライドの方法のための自動注油システム。
5.強力なスピンドルは重切削に最適です。
---
