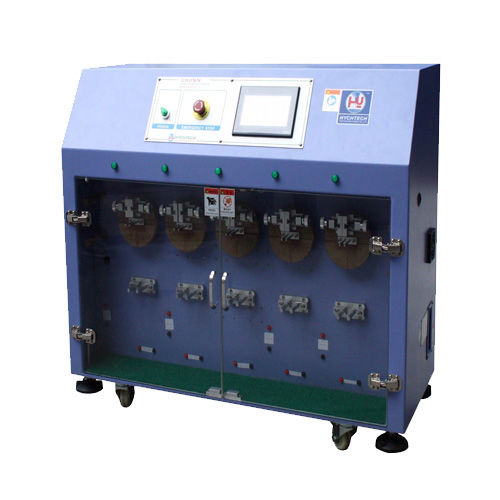

曲げ試験機 RS-8105A-5

ケーブル

イヤホンケーブル、USBケーブル、多芯ケーブル、通信ケーブル、フラットケーブル、信号ケーブルなどの屈曲試験に適しています。 テスト方法は次の通りです：線材の一端は短いです短いクランプ、回転ディスクに固定され、線材がテストのN回後に良好な導通を持っているかどうかを評価するように、特定のリフト負荷の下で左と左と右を回転させた。 試験規格。 電気コネクタのEIA-364-41Dケーブル屈曲テスト手順。 仕様です。 モデルRS-8105A-5 制御システム：日本オムロンのタッチパネルと三菱®のPLCを採用し、各ステーションが独立して動作します。 駆動方式日本パナソニック株式会社製ACサーボモーター テスト速度：1~60cpm±2cpm テスト角度範囲。一般的に0~±90°または0~±180°、同心円状の治具の回転角度は制限されない 最小角度の表示。1° テストサイクルの設定1～999999サイクル バッチテスト時間：1～10分 ガイドロッドR1.5-R12MM 回転ディスクの直径。100mm 重量：50g、100g、150g、250g、300g、500g（全6種 マシンのサイズW980×D460×H940mm マシンの重量185kg 電源はAC220V 50hz 10A 特徴 ●パナソニックのACサーボモーターで駆動し、高精度、正確な位置決め、低ノイズで、長時間使用することができます ±180°、誤差：±1°。 試験条件はすべてタッチパネルで設定可能：角度設定、速度、試験時間、測定時間、ローテーション滞留時間、N回の試験後、N分間の滞留。 5本のケーブルを同時にテストすることができます。 各グループには信号（導通試験）試験線と表示灯が付いており、一旦断線すると（回路信号が形成されない）、現在のステーション表示が消え、カウントが停止します。
