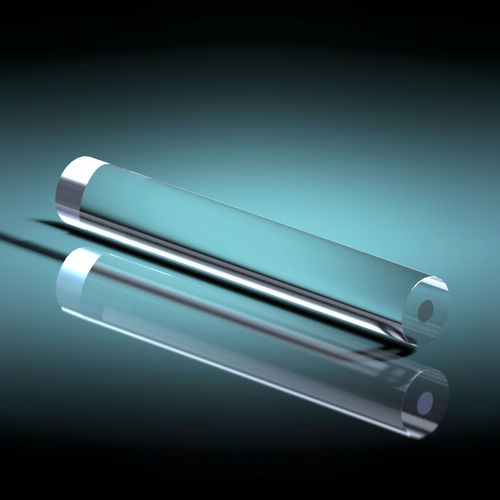

円筒レンズ D-148-03 series

ロッド溶融シリカ可視

ファイバーまたはロッド状のドーリックGRINシリンドリカルマイクロレンズは、正確な直径と卓越した表面品質を持つ回折限界マイクロレンズです。横向きに照射すると、これらのファイバーは完全な0.5NAのシリンドリカルレンズとして機能します。このレンズの溶融シリカクラッドとグラジエントインデックスコアは非常に高い温度（転移温度は約1100℃）に耐えます。可視光と近赤外光に使用できます。 これらのレンズは、光ファイバーのように大きなプリフォームから引き出され、その後希望の長さにカットされます。断面が丸いため視野が広く、レーザーダイオードとの位置合わせが簡単です。位置決め誤差のほとんどは、単純な集光誤差とビーム方向誤差に帰結します。これにより、自動または手動での位置決めに便利な、効果的なベストフォーカス検索が可能になります。これらのレンズは、単一のレーザーダイオード用の高速軸コリメータとして、またはレーザーダイオードバー用のシリンドリカルレンズアレイの構築に使用することができます。レーザーダイオードバーのピッチまたはレーザーダイオードバー間の距離がレンズ直径より小さいとします。その場合、レンズのエッジをある程度、所望の幅に研磨することができる。 レンズコアは独自のグレーデッドインデックス材料で作られています。その指数プロファイル情報は、秘密保持契約を締結した場合のみ入手可能です。
