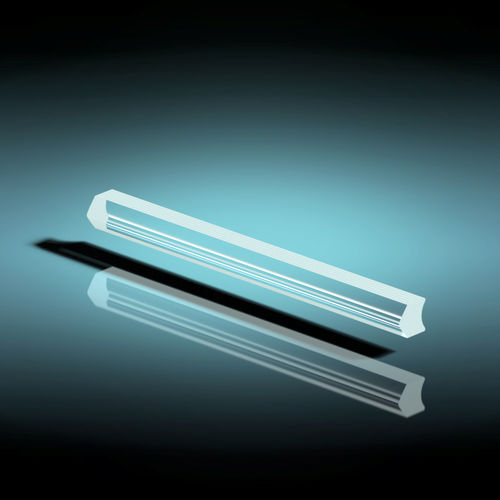

円筒レンズ D142-040 series

ガラス製非円筒形レーザー用

シングルモードレーザーダイオードの発光面は、通常、高さ1ミクロン、幅3～5ミクロンである。その出力ビームは、エミッタに垂直ないわゆる「高速軸」方向には大きく発散し、ファセット（「低速軸」）に沿った方向にはあまり発散しない。このような非対称に発散するビームを、高速軸と低速軸のコリメートレンズ、あるいはFACレンズとSACレンズの組み合わせでコリメートすると、ビーム断面が矩形になり、あらゆる用途には不都合です。 別の方法として、Fast-Axis Reducer (FAR)レンズは、凸状のアシリンドリカル面でレーザーダイオードビームの高速軸をコリメートします。その後、凹面シリンドリカル面により、低速軸と等しい高速軸のビーム発散を再び導入します。適切なレンズの厚みにより、ビーム非点収差が調整されます。高速軸レデューサーと回転対称レンズを組み合わせると、コリメートされた丸いビームが得られます。
