スチームボイラー

ガス横型縦型

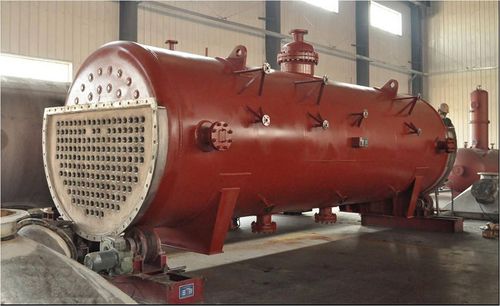

廃熱ボイラーは、インラインボイラーとも呼ばれます。通常、カーボンブラック製造ラインの空気予熱器と油予熱器の間に設置されます。このボイラーは、カーボンブラックの煙ガスの高温（約700℃～400℃）の熱を回収して蒸気を発生させ、二次急冷水の収率を下げ、煙ガスの熱量を上げるために使用します。 廃熱ボイラーは、シェル＆チューブ式熱交換器に属します。高温の排ガスはチューブの内側を流れ、水はチューブの外側を流れる。水はシェルボディで沸騰し、気相空間で分離を実現します。これは一種の自然循環である。廃熱ボイラーは煙入口装置（煙入口箱）、熱交換部、および蒸気ドラム（または蒸気ドラムなし）、煙出口装置（煙出口箱）、および接続管で構成されています。設置形態の違いにより、廃熱ボイラーは縦型ボイラーと横型ボイラーに分けられます。廃熱ボイラーの縦型は蒸気ドラムがあり、横型は蒸気ドラムがあるものとないものの2種類あります。 廃熱ボイラーはカーボンブラック産業以外にも、石油化学産業、冶金産業、機械産業、製紙産業、汚泥焼却などによく使用されています。
