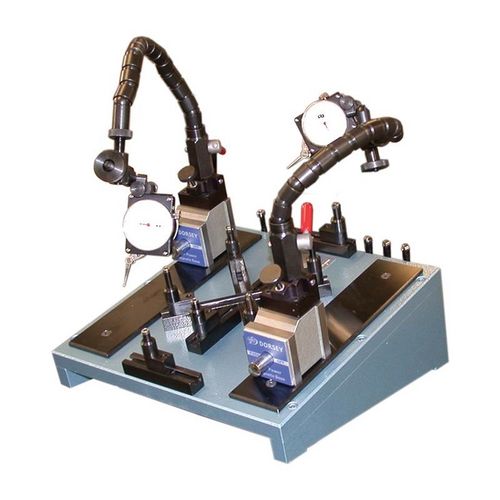

同心性試験用ベンチ CPF

素材用機械式

ロトラウンドは、1 つまたは複数のサーフェスの同心度、振れ、または TIR を基本直径に合わせてチェックするために使用される調整可能な固定具です。 3 つの精密軸受が 1 次データム平面を設定し、部品の重量を支えます。一方、角度付きベースに取り付けられた 2 つのころ軸受が円形データムを定義します。 次に、インジケータが回転しているパーツに接触して、さまざまなパラメータを決定します。 また、Dorseyは、お客様の部品をCPFフィクスチャに配置できない場合に使用するために、より高い重量容量とポータブル同心度固定具を備えた頑丈なRoto Roundの製品ラインを製造しています。 詳細はお問い合わせください。 CPF 備品の特徴： 0.0001 インチグレード。大判ダブルダイヤルテストインジケーター。大判ダブルダイヤルテストインジケーター 調節可能なロードベアリング2 組（各 3 組） バンキングベアリング2 組（各 2 組） ベアリング番号 9028 .25インチ外径 0.12インチ厚い ベアリング番号 2426 .312インチ外径 x 厚さ0.12インチ 15° 角度付きベースプレート ツールセットホルダー付き 木製収納ボックス
