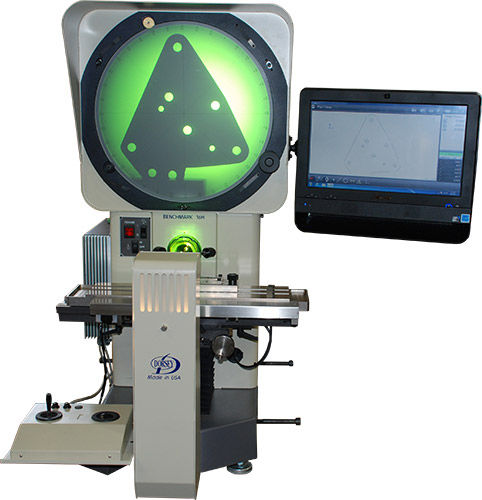

横型プロファイル プロジェクター 16" | 16H

ベンチトップ

この超精密光学コンパレータは、ゼロバックラッシュ、高解像度スケール、自由状態の正規化されたゼロ応力ステージを採用しています。 これらの機能により、16H 光学コンパレータは、電子補償なしで、0.00001「という高い固有の精度と再現性の値を得ることができます。 この極めて正確で汎用性の高い測定器は、実績のある鋳鉄の「超高精度」ステージシステムを特徴としています。 統合された光ファイバー表面照明と電子ロータリースクリーン分度器を組み合わせることで、この最も正確で汎用性の高い水平ベンチトップ光学コンパレータをあらゆる価格で利用できます。 16H 光学コンパレータの主な特長: 直 立プロファイル画像を最適に表示するための16インチの高解像度の垂直ガラススクリーン。 凹型スクリーンを備えた機械加工チャートリングは、内部光学系を保護し、光学軸に対する画面の整列を容易にします。 1 分目盛りの大判バーニエ分度器。 クイックチェンジシングルレンズマウント：10X、20X、25X、31.25X、50X、62.5X、および100X。 コーティングされたテレセントリックパーフォーカル光学。 光ファイバまたはLED 表面照明の選択。 ニッケルメッキの鋳鉄ワークステージ 18インチ × 5インチ、ユニバーサルダブテールスロット付き。 ステージの移動は、10 インチ x 軸、6 インチ y 軸、2 インチの焦点です。 クロスローラベアリングテーブルは、すべての軸で移動します。 X & Y 軸 0.0005mm / .00002」リニアスケールは、バックラッシュゼロの X & Y 軸がステージムーブメントの中央に取り付けられ、精度が向上します。 光学系と作業段階の動きは、鋳造花崗岩の複合ベースに取り付けられています。
