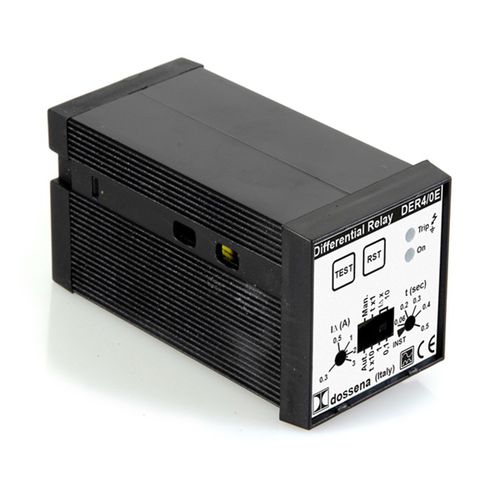

差動リレー DER4/0E漏電電流1NO/NC
お気に入りに追加する
商品比較に追加する
特徴
- 種類
- 漏電, 電流
- 接点構成
- 1NO/NC
- ネットワーク
- 三相, AC, 単相
- 応用
- グリッドとシステム, 供給機用, 電動モーター用, 発電機用, フォークリフトトラック用, 変圧器用, 送電線用, 3相モーターポンプ用, 緊急停止用, コンデンサー, リクローザ制御, 開閉装置用, 電気自動車の充電器用, ポンプ用
- 設置
- パネル取り付け用, 埋め込み型
- リセット
- 自動リセット, 手動リセット
- 規格
- IEC
- その他の特徴
- プログラム可能, 設定可能, 差動, 調節可能, 電子, スマート
- トリップ電流
最大: 30 A
最少: 0.03 A
- トリガー電圧
最大: 400 V
最少: 48 V
詳細
DER4 Dossena シリーズの残留電流リレーは、TT および TN タイプの交流の LV ネットワークで使用できます。
漏れ電流しきい値 (最大 30A) とトリップ遅延しきい値 (最大 5 秒) の幅広い調整により、適切な選択性と残留電流保護を実現できます。
DER4 Dossena は、施行されている厳格な規制 (CEI EN 60947-2019) に完全に準拠しているため、システムの安全性とサービスの継続性という 2 つのニーズを満たします。
技術的特徴:
タイプA/AC
製品規格 CEI-EN 60947-2:2019 に準拠
電源 115/230/400Vac または 24÷60Vdc
0.03÷30Aから定格差動引外し電流IΔnの閾値調整
瞬時から5秒まで設定可能な介入遅延調整。
TRMS での差動電流測定
1 介入しきい値 (トリップ)
出力1切替接点 NO-C-NC (NO 250Vac 5A P.F.1 / 30Vdc 5A - NC 250Vac 3A P.F.1 / 30Vdc 3A)
オープニングコイルの接続と操作に関する診断
接続の診断、トロイダル トランスデューサ巻線の連続性
内部自己診断、プロセッサの過熱制御、および電子回路の正しい機能
カタログ
EARTH LEAKAGE RELAY DER4
16 ページ
