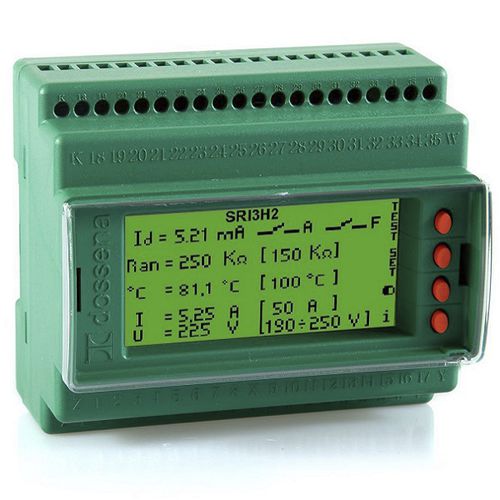

医療用途絶縁監視装置 SRI3/H2

AC ネットワーク用三相システム用単相電気回路用

SRI3/H2 - 病院絶縁モニター - 6 Din モジュール SRI3/H2 絶縁モニターは、アースから絶縁されたニュートラル (IT-M システム) を備えた LV ネットワーク (≤230Vac 50/60 Hz) の状態を継続的に監視できるツールです。 このデバイスは、CEI EN 61557-8 および CEI EN 64-8/7 – パート 7 セクション 710 の規格に従って、医療用分類 II の施設で使用されるアースから絶縁されたニュートラルを備えた電気システムの制御用に開発されました。アースに対する絶縁状態の監視が規定されています。 絶縁されたニュートラルシステムでは、最初の地絡に対する保護の介入は必要ありません。制御装置によって、障害が音響的および光学的に通知される必要があります。 SRI3/H2 モニタは、寄生 DC 電圧が存在する場合でも、抵抗成分による絶縁不良を検出できます。 SRI3/H2 の特徴は次のとおりです。 - 抵抗型絶縁損失を監視 - 変圧器または他の電気機器の故障を防ぐために、外部 CT を介して過電流を監視します - 外部の PT100 または PTC プローブを使用して、変圧器の過熱を監視します - システムの過電圧および低電圧を監視します - 監視の継続性を確保するために、システムへの接続状態を監視します モニターには、最大 4 つの PSR3 シリーズのリモート信号パネル (光/音響信号) を取り付けることができます。 RS485 Modbus RTU 標準シリアル出力オプションで、監視システムまたは当社の LCD EVO 監視システム (コード 9SRI3/H2RS485 のみ) に接続できます。
