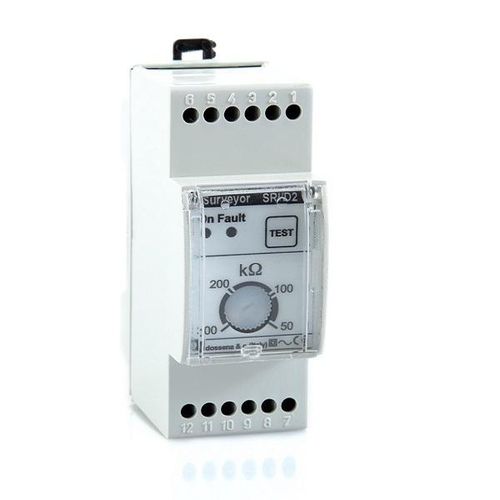

AC ネットワーク用絶縁監視装置 SRI/D2

三相システム用低電圧ネットワーク用単相電気回路用

SRI/D2 は、中性点がアースから分離されているか、中性点が存在しない単相または三相ネットワークの絶縁を永続的に制御するために使用されるデバイスです。 このデバイスは、制御下のネットワークとアースの間に連続測定電圧を印加するという原理に基づいて動作します。 デバイスは、この電圧の印加後にシステムが吸収する電流を測定します。 印加電圧と検出電流の比により、システムの絶縁抵抗の実際の値が決まります。 フロントパネルには、稼働中のデバイスと障害の表示、テストボタン、および介入しきい値の表示が表示されます。 DC電圧注入による制御 制御する主電源: AC ≤400Vca 1 介入閾値 乱数調整：50÷300KΩ LEDディスプレイ 1 NO-C-NC 接点
