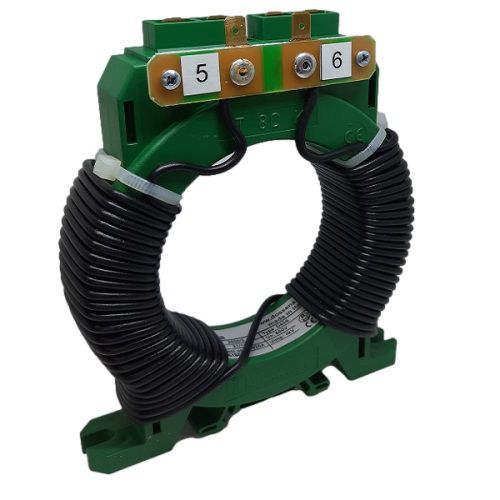

トロイダル電流トランスデューサー D80S

DINレールパネル取り付け式AC

加算タイプのトランスデューサである D80S シリーズは、従来のトランスデューサでは一次回路のすべての導体を収容するには不十分な場合に、DER3 差動リレーと組み合わせて使用​​されます。 「ブレーカー電流値」/5 に等しい変圧比を持つ電流測定トランスデューサー (TAB) を各相に 1 つ、中性点 (利用可能な場合) に 1 つ取り付ける必要があります。 TAB のすべての S1 ～ S2 出力は並列に配置し、D80S サミング トロイドの端子 5 ～ 6 に接続する必要があります。 差動リレーの介入しきい値 I∆n を TAB の公称電流の 1/100 以上に設定することをお勧めします (後者はクラス 0.5 で、電力が 10VA を超える必要があります)。
