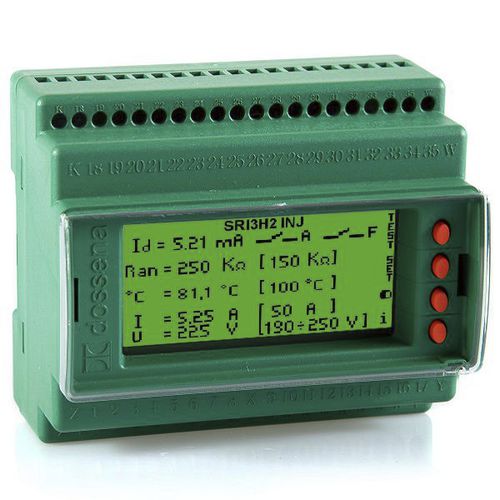

SRI3/H2 INJ - 故障探知機 - インジェクター - 6 Din モジュール
ラン:50KΩ÷1MΩ
医療および病院環境向けに開発された SRI3H2INJ 絶縁コントローラを使用すると、中性点がアースから絶縁された LV ネットワーク (IT-M システム) のステータスを継続的に監視できます。
機器は最初の地絡をディスプレイに表示し、漏れの KΩ 値と抵抗漏れ自体を流れる可能性のある最大故障電流の両方を表示します。 このデバイスは、絶縁トランスの温度、過負荷電流、過電圧/不足電圧を監視することもできます。 コントローラによって検出されたすべてのアラームは、ディスプレイ上で視覚的に通知され、適切な PSR3 リモート反復パネル上で視覚的/音響的に通知されます。
絶縁抵抗測定は、自己適応型可変周波数 (IEC 61557-8 に準拠) で振幅 24Vp-p 未満の交流電圧を印加することによって実行されます。 障害検出手順を実行するには、SRI3/H2INJ を H2FL12RS485 または H2FL18RS485 拡張と組み合わせる必要があります。 位置特定は、特別な FL シリーズ トロイド (制御される出発ごとに 1 つ) のおかげで可能になります。 絶縁信号の欠如が発生すると、インジェクターは故障発見手順を開始することができ、その終了時に絶縁損失が開始された拡張(H2FL12 または H2FL18 シリーズ)のディスプレイに表示されます。
監視システムまたは当社の EVO LCD モニタリング システムに接続できます。
コントローラにはPSR3シリーズ遠隔信号盤(光・音響信号)を最大4台まで搭載可能
