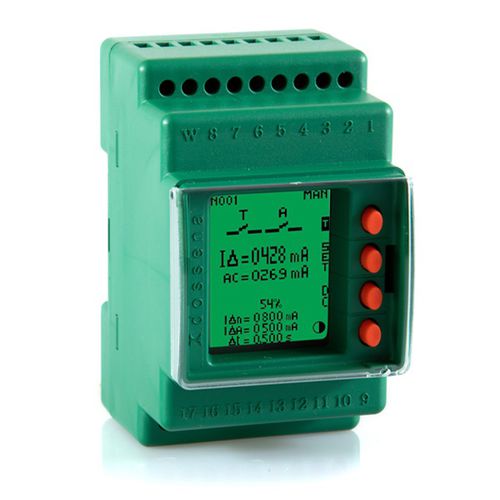

漏電保護継電器 DER4B/2D電流2NO/NC三相
お気に入りに追加する
商品比較に追加する
特徴
- 種類
- 漏電, 電流
- 接点構成
- 2NO/NC
- ネットワーク
- 三相, AC, 単相, DC, AC/DC
- 応用
- 開閉装置用, 電動モーター用, 発電機用, 供給機用, フォークリフトトラック用, 変圧器用, 送電線用, コンデンサー, リクローザ制御, 3相モーターポンプ用, グリッドとシステム, 電気自動車の充電器用, ポンプ用
- 設置
- DINレール
- リセット
- 自動リセット, 手動リセット
- 通信
- RS485
- 規格
- IEC
- その他の特徴
- 調節可能, デジタル, プログラム可能, 差動, 設定可能, 結合, コンパクト, モジュール式, 電子, 異常表示, スマート
- トリップ電流
最少: 0.03 A
最大: 30 A
- トリガー電圧
最少: 48 V
最大: 400 V
詳細
DER3B MED/6D - 2 つのしきい値 - 6 つの Din モジュール
Dossena は、新世代のタイプ B 差動トロイド リレーである DER3B MED シリーズを発表します。
DER3B MED は、交流、連続、または混合漏れ電流を生成するデバイス (インバーター、ソフトスタート、UPS、MRI、TAC などの電気医療機器) がますます設置される第三次セクターでの電気的保護に推奨されます。 大型液晶ディスプレイは動作状況に応じて色が変化し、常にTRMSの差動電流を監視し、差動電流をACとDCに分けて表示する斬新さを備えています。
技術的特徴:
- タイプB
- 製品規格CEI-EN 60947-2に準拠
- 電源 48÷400Vac または 24÷230Vdc
- 0.03÷10/16A からの定格差動トリップ電流 I∆n のしきい値調整
- 瞬間から15秒まで設定可能なトリップ遅延調整。
- TRMS での差動電流の測定と表示
- マルチカラー グラフィック ディスプレイによる視覚化 (緑 = 警戒、青 = プログラミング、赤 = アラーム/トリップ)
- 1 つの介入しきい値 (トリップ) + 1 つのアラームしきい値 (ALARM)
- 出力 2 NO-C-NC 切り替え接点 (NA 250Vac 5A P.F.1 / 30Vdc 5A - NC 250Vac 3A P.F.1 / 30Vdc 3A)
- オープニングコイルの接続と操作に関する診断
- 接続の診断、トロイダルトランスデューサ巻線の連続性
- 内部自己診断、プロセッサの過熱制御、および電子回路の正しい機能
- オプション: RS485 Modbus 標準 RTU シリアル出力 (コード 9DER3BMED/6DRS485 およびコード 9DER3BMED/6DCCRS485 のバージョンのみ)
