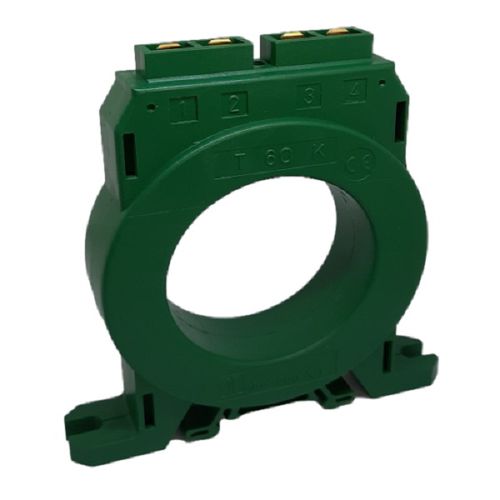

トロイダル電流トランスデューサー TB series

DINレールパネル取り付け式単相

B シリーズ トロイダル電流トランスデューサは、タイプ B 差動リレー モデル DER3BDUAL および DER3BMED を使用するアプリケーションで D シリーズ トランスデューサと組み合わせるように設計されており、アースに向かって分散されるゼロ シーケンス/差動電流を検出します。 通常の漏れ電流測定巻線に加えて、テスト巻線も備えています。 トランスデューサは、保護および監視されるラインまたは負荷の上流に設置する必要があります。 単相または三相線のすべての活線 (相および中性線) は内部を通過する必要があります。 Dossena は、トロイダルトランスデューサーに特殊な磁性合金を使用しています。これにより、強磁性コアは広範な磁気品質を保証し、非常に低い故障電流値さえも検出できます。 各 Dossena トランスデューサーは、製品の品質 (技術的特性への完全な準拠) と安全性を完全に評価する、高度に選択的なコンピューター化システムを通じて個別にテストされます。 購入のメリット: あらゆるニーズに応えるワイドレンジ。 特別な強磁性合金のコアは、地球に向かって分散される電流に非常に敏感です 自己消火性 CL V0 プラスチック素材のハウジング 0.5秒間短絡電流80KAに耐える 保護等級 IP30 (接続部 IP20) 動作温度は-10℃～+50℃。 2 つの巻線: 1 つは測定用 (250 ターン)、もう 1 つはテスト用 (250 ターン) 簡単な取り付け (パネル底部および/または DIN レール取り付け) 参考規格：IEC 61869-2
