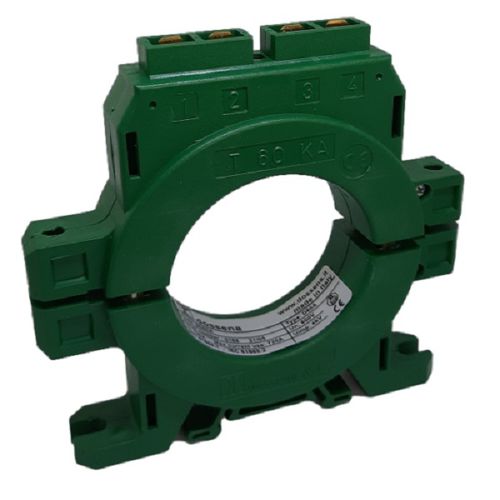

トロイダル電流トランスデューサー D series

DINレールパネル取り付け式単相

D シリーズ トロイダル電流トランスデューサは、DER3、DER3B DUAL、DER3B MED 差動リレーと連携して動作するように設計されており、アースに向かって分散されたゼロ シーケンス/差動電流を検出します。 通常の漏れ電流測定巻線に加えて、テスト巻線も備えています。 トランスデューサは、保護および監視されるラインまたは負荷の上流に設置する必要があります。 単相または三相線のすべての活線 (相および中性線) は内部を通過する必要があります。 購入のメリット: あらゆるニーズに応えるワイドレンジ。 特別な強磁性合金のコアは、地球に向かって分散される電流に非常に敏感です 自己消火性 CL V0 プラスチック素材のハウジング 0.5秒間短絡電流80KAに耐える IP20保護等級 動作温度は-10℃～+50℃。 2 つの巻線: 1 つは測定用 (500 ターン)、もう 1 つはテスト用 (100 ターン) 簡単な取り付け (パネル底部および/または DIN レール取り付け) 参考規格：IEC 61869-2
