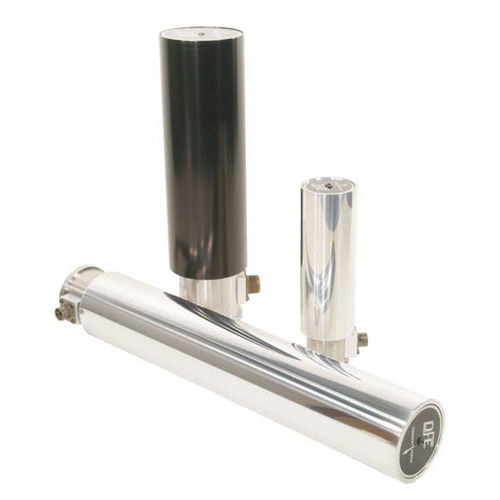

引張りロードセル NW series

デジタルアルミニウム製ステンレススチール製

NWナローウェブ張力トランスデューサは、紙、フィルム、ホイルなどの移動狭いウェブの張力を測定するためのデュアル張力センサを備えた専用のベアリングマウント片持ちアイドラーロールです。 優れた耐食性のためにステンレス鋼とアルミニウムで構成されたNWトランスデューサは、連続ラベル、タグ、またはテーププロセスでウェブ張力制御やディスプレイシステムのセンシング機構として使用できます。片持ちのアイドラーロールでパス内の片面機械フレームに取り付けます。 アイドラーロールの両端に内部で固定された高精度バランスのセンシング素子は、高精度な張力信号を提供します。この配置は、2つの張力変換器と別個のアイドラーロールを使用して、ワイドウェブ張力測定方式と機能的に同じです。センシング素子は、ロール上のウェブ位置に関係なく、ウェブのどのエッジがよりタイトであるかにかかわらず、トータルウェブ張力を正確に測定します。ナ@@ ローウェブ探触子は、NWサイズ0は57 mm、NWサイズ1は3インチ（76 mm）、NWサイズ2は3.5インチ（89 mm）です。 Narrow Webサイズ2張力変換器のオプションとして、ロール端部に内蔵されたデジタルLED張力表示があります。 NWロールのベースは、ウェブ経路内の所望のポイントでプレスまたは機械の片持ちフレームにボルトを付け、動作中に外端にあるLEDディスプレイの張力を読み取ります。ウェブ張力が許容範囲外になったときに制御調整を行う必要がある機械オペレータにとって、直接オンロール張力表示は便利で読みやすいです。
