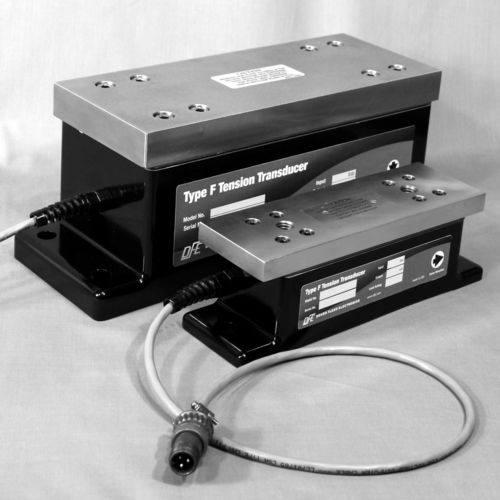

引張りロードセル F series

アルミニウム製構造ステンレススチール製IP65

モデルFHおよびFV張力探触子 Fシリーズ探触子は、ライブシャフトアイドラーロールを備えた機械のウェブ張力を正確に測定するために設計された頑丈なフラット探触子です。 1台のFトランスデューサは、ロールシャフトの両端にある枕ブロックベアリングの下に取り付けられます。厳しい張力測定環境での使用を想定して設計されたFトランスデューサシェルは、取り外し可能なステンレス製トッププレートを備えたシングルピースのアルミニウムベースを備えています。ベースとトッププレートの間にゴムシールが付いており、水の侵入やその他の汚染を防ぎます。探触子の電気コネクタは短いケーブルの端にあり、設置時のアクセスが簡単です。 Fシリーズトランスデューサは、以前のUPBスタイルのテンショントランスデューサに取って代わります。 F型探触子は、加えられた力が探触子の天板にほぼ垂直である場合に使用するために、V（垂直）構成で利用できます。また、加えられた力が探触子のトッププレートに対してより平行になる場合に使用するために、H（水平）構成も可能です。Fトランスデューサは、1本のボルト（サイズ2）または両端に2本のボルト（サイズ3）を使用して安定した機械フレーム面に取り付けます。 Fトランスデューサには2つのサイズがあります。定格荷重は、サイズ2で1200ポンド、サイズ3では5000ポンドです。 特徴: • 耐腐食性のステンレススチールとアルミニウム構造。 • アンフェノールコネクタ付きケーブル。 • テザー付きトッププレート安全機能は、万が一ビーム破損した場合でも探触子からの分離を防ぎます。 • 堅牢な過負荷保護。負荷停止により、ビームのたわみは定格出力の 125% に制限されます。 • 計測・制御機器のCEマーク要件を満たすように設計：EMI用EN61326。
