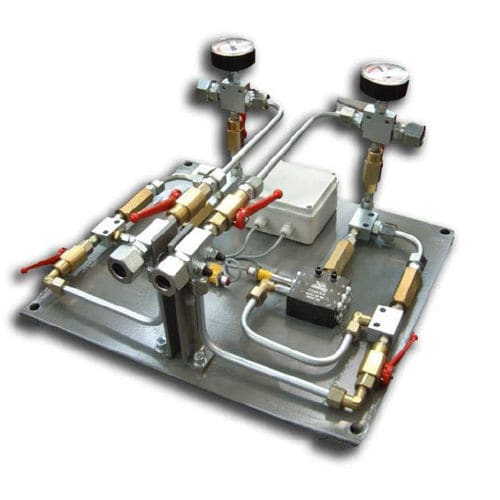

DropsaDLFMは、デュアルラインシステムの正確なモニタリングを可能にします。デュアルラインシステムのどこにでもインラインで配管でき、下流で注入される流量を測定します。
鉄鋼業界における典型的なアプリケーションは、ポンプシステムの直後か、より一般的には各セグメント上流に設置されます。
各DLFMには、容積置換を行うSMP容積累進ユニットが2台取り付けられています。 各SMPユニットは、2本の注入ラインのうち1本をモニターします。
従って、流量モニタリングは、温度、粘度、圧力に完全に依存しません。
SMPユニットには、最新のDropsa Ultrasensorスプールセンサー製品が取り付けられています:AISI 316ステンレス鋼製で可動部のない画期的な特許システムです。
デュアルラインシステムが反転し、ラインが排気されると、残留圧力と少量の戻り流量がバイパス逆止弁を経由して流されるため、戻り流量がカウントされたり、SMP流量モニターに干渉したりすることはありません。 この配置では、仕切り弁に注入される流量のみがカウントされます!
DLFMPに設置された2台のウルトラセンサーは、通常、ホスト機械のPLCシステムに配線されています。 ユニットからの各入力は、それぞれのラインに対して2 cm3 / 0.122 cu.inchの流量注入を表します。
主な特徴
- サイクルあたりの流量:2 cm³/サイクル
- 最大サイクル/分:625サイクル
---
