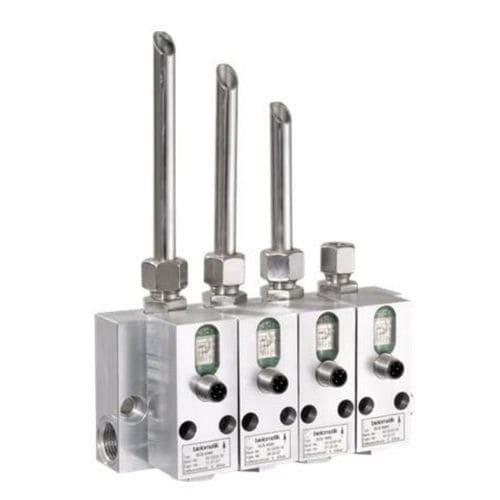

容量式流量調節器 SCS

オイル用潤滑給油システム

フローレギュレーターSCSは、圧力に依存しないモニター付き体積流量レギュレーターです。0.16 l/minから6.3 l/minまで対応可能です。この流量調整器はフランジプレートに取り付けて使用することができ、スペース確保が容易です。 操作モード 流量調整器に固定された測定オリフィスが流量を決定します。制御ピストンにより、流入Pと流出Aの圧力差に関係なく、測定オリフィスの圧力差が一定に保たれます。この機能は、PからAへの圧力差が最低5 barで、使用可能な体積流量が0.5 barの場合に保証されます。5barで、使用可能な体積流量が、オイルの粘度における実際の体積流量の10%以上であれば、この機能は保証されます。体積流量が最大でも実際の体積流量の20％以下であれば、内蔵センサーが報告します。実際の流量の20%未満である場合、内蔵センサーが報告します。バルブの緑色のLEDが点灯している場合、流量は正常です。赤色LEDは、流量がないか非常に少ないことを知らせます。誘導負荷のカットオフ放電のための保護ダイオードが内蔵されています。 主な特徴 - パイプ接続：G ½ オン; G ⅜ オフ - 温度0～80 °C - 保護等級: IP 67 - 粘度: 10～750 mm²/s
