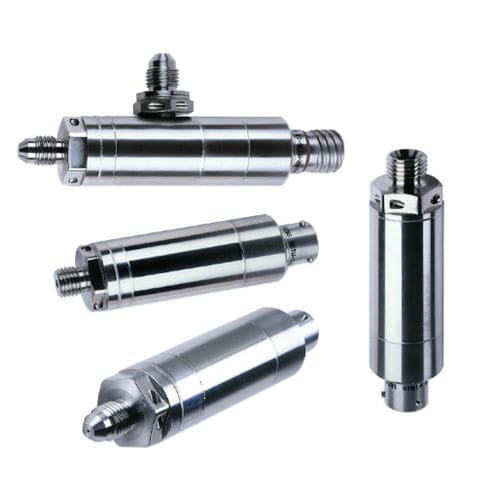

相対圧力伝送器 PTX/PMP 3000

絶対差シリコン

特徴 - FAA & CAA JTSO認証をご希望の方はお問い合わせください。 - 完全なEMIおよび雷保護 - 高い精度と安定性 - 広い動作温度範囲 - 技術的リスクの少ない手頃な価格のソリューション - ゲージ、アブソリュート、ディファレンシャルバージョン 性能を最大化し、リスクを最小限に抑えながら、手頃な価格を維持することは、現代の航空宇宙トランスデューサ設計エンジニアが直面している課題です。高レベル出力圧力トランスデューサのPMP/PTX 3000セリエは、飛行認証を受けたハードウェア内で実証済みの技術を使用して、この課題に完全に対応しています。 3000セリエスの中心にあるのは、ドラック社独自のクラス100加工施設で単結晶シリコンからマイクロマシニングされた先進の高安定性圧力検出素子です。抵抗器は、イオン注入によってシリコンダイアフラムに拡散され、完全にアクティブな4アームストレインゲージブリッジを形成します。単結晶シリコンは完全に弾性があり、優れた機械的特性を持っています。ドラック技術は以下の特徴を備えています。 - 優れた直線性 - ヒステリシスは無視できる - 長期安定性の向上 - 高い過圧能力 - 低質量でレスポンスが速く、低g効果が得られます。 マイクロマシン加工されたシリコンセンシングエレメントは、ガラスベースに原子レベルで接着され、高純度のガラス対金属シールに組み立てられます。圧力媒体は、コンピラント・メタル・ダイアフラムによってシリコンエレメントから分離され、気密性の高い圧力モジュールとなります。
