リニアポジショニングステージ

回転手動式単軸

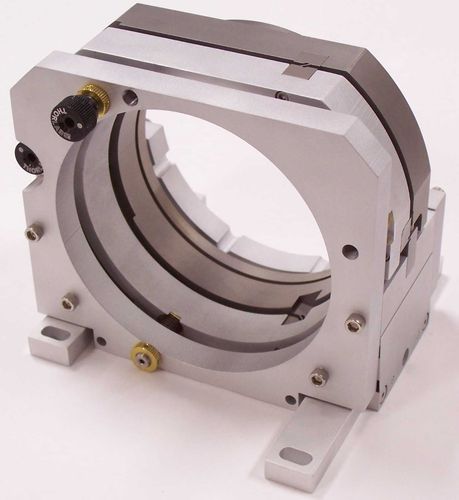

3-Axis光学たわみの台紙 動的構造および材料の提供は独特な位置の適用および環境に必要な回転式および線形たわみ導かれた段階のための機能をカスタム設計する。 DSMのたわみのメカニズムの設計はバックラッシュおよびstiction自由な性能が重大である独特な位置の適用で使用される。 ここに描かれる3-axis回転式たわみの台紙はたわみ導かれた段階の設計のためのDSMの設計機能の代表的な例である。 習慣は4つのkgのペイロードのために、multi-axis設計たわみ導かれた動きの3本の斧を要求した。 設計の品質は回転調節の1つの軸線に+/-線形旅行調節の2つのmmを2本の付加的な斧で+2°含め。 アセンブリの設計は温度のトランジェントおよび衝撃荷重の間に望ましくない動きを最小にする。 DSMはチタニウムおよびアルミニウム構造を使用してたわみの台紙を設計した。 良い糸ねじ調節装置は手動調節の機能を提供する。 前荷のばねおよびたわみのピボットは帰り力を提供する。
