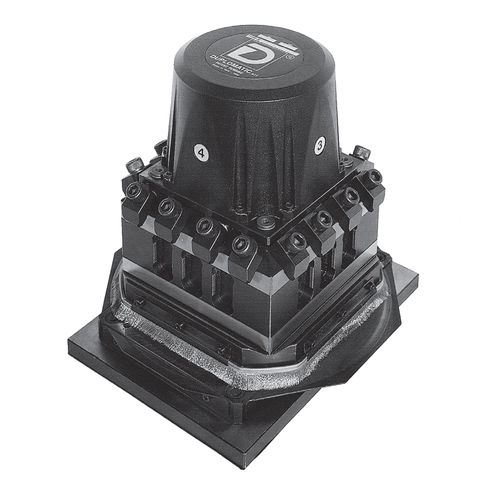

ディスクタレット TRM-N Series

垂直軸電気機械式

TRM-Nシリーズ 2* 電子 垂直軸タレット ツールホルダークランプDIN 69881-1 TRM-N /シリーズ 2* 内部キネマティックモーション A）電動モーター（三相） B）減速ギアボックス C）回転とカムロック機構 D）インデックスソレノイド E）インデックス制御スイッチ Fプリロードされたロックスプリング G) フロントカップリング H ) 制御スイッチIをロック ) 位置近接スイッチL ) ツールポストM) クーラントバルブ (オプション) TRM-N /シリーズ 2* サイクル説明 1. — 信号 TRM-Nタレットの位置の変更を取得するには、制御装置 (通常、N.C. 機器）は、 明確に定義されたシーケンスに従って、下記のコンポーネントを制御する必要があります（14ページの配線図を参照）。 • モーター (1) • インデックシングソレノイド (3) 位置決めサイクルの駆動のために、タレットからの以下の信号が提供されます。 — 近接スイッチによって与えられた角度位置 (61,62...) — インデックス制御スイッチ (4) — ロック制御スイッチ (5) 2. — 操作シーケンスの 説明この説明は、15ページの図を参照して、位置1から位置4へ反時計回りに 回転させるシーケンスを示します。 15ページのサイクルで示されているように、制御は次の順序に従って実行される： a）ロック解除方向でのモータ回転の開始 b）タレットディスク回転、pos.4の近接スイッチ（6）が信号を与えるとき、ソレノイドを活性化する（3）。 注意：読み取り信号とソレノイド（3）の通電との間で、最大遅延時間は値R1を超えてはならない。
