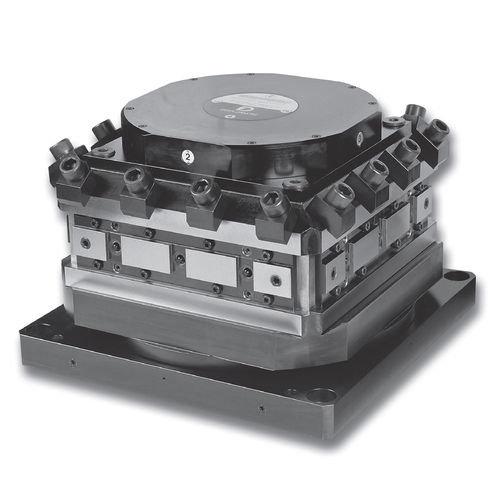

縦型タレット TRM-S Series

垂直軸油圧式サーボドライブ

TRM-S シリーズ 20 垂直軸サーボモータータレット ツールホルダークランプ DIN 69881-1 TRM-S/シリーズ 20 冷水 サーキット 「4」位置 各タレットには、ベースプレートに取り付けられた 2 つのクーラント入口があります。 クーラントは、ベースからタレットハウジングに2つのバルブ V および V1 を通過します。 工具ポスト 上のクーラント出口は次のとおりです。• 工具ポストの上部にある出口穴からの外部クーラット R U; R1 U1。 •バルブ「E」 の作業バルブ「E」を介してフーラーツールに直接内部クーラートが図3にスケッチされています。 図3 ホルダなし（閉バルブ） 図4 ホルダ付き（開放バルブ） インターセプトバルブの位置を変更することにより、F1、F2、F 3、F4は、クーラント出口を変化させることが可能であり、以下の構成を得る： R E2 R1 E3 R E1 R1 E2 タレットは通常送達されるすべてのF*バルブが内側に取り付けられ、内部クーラント回路はすべて閉じています。 「6" 位置 TRM-S-6 位置タレットには、ベースプレートに取り付けた冷媒 (R) の入口が 1 つだけあります。 ( R1) の位置は接続されており、使用しないでください。 クーラントは、バルブ V1 を通ってタレットハウジングにベースを通過します。 工具ポストには、クーラント出口があります。 • 工具ポストの上部にある出口穴からの外部クーラット R U。 • バルブEを通る工具フーラーに直接内部クーラット。
