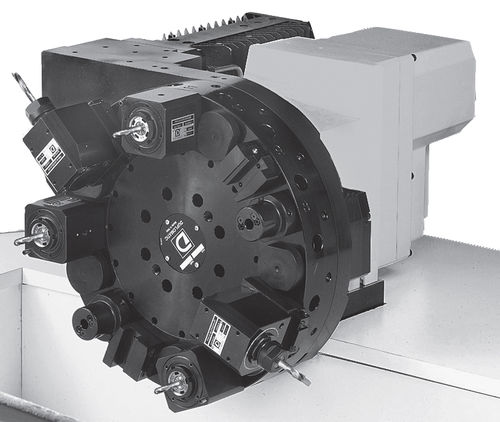

ディスクタレット MDT Series

軸方向油圧式モジュール式

MDT*シリーズ 20 軸システム用モジュラー駆動ツール装置 DIN 5480/5482 カップリング モジュラープリンシプル MDTデバイスは、通常クーラントグループに使用されるディスクとタレットハウジングの間のスペースで行われ、DM、SM、またはBSV-N標準タレットに外部から適用できるモジュールです。 主な特徴 MDT/20シリーズのモジュラー駆動ツールデバイスは、サーボモータタレットが通常装着されているCNCターニングセンタで最高の性能を提供するために開発されました。 工具のエンゲージメントは、直接油圧シリンダによって駆動されます。 主な特徴は次のとおりです。 — トランスミッション効率を向上させるため、モーターをメインギアチェーンに直接接合します。 — スプラインシャフトカップリングのおかげで、MDTシステムは、非常に正確な工具位置制御、すなわち剛性タッピングによる重加工を可能にします。 — 外部汚染を防止するため、加圧エアシステムを供給することができます。 MDTデバイスは、2つの異なるタイプがあります。 「BR」タイプ DIN 5480カップリング (1) とゼロ戻り止めシステムを備えたホルダー用。 このタイプでは、 MDT装置を「ゼロ位置」で停止させるために、サーボモタ (2) にCNCによる「配向機能」を設ける必要があります。 MDTシリンダ（3）は、既にタレットに使用されているのと同じ電弁で直接駆動できます。 重要： MDT/シリーズ20では、ゼロ設定はサーボモータによって直接管理され、CNCによって「配向機能」を提供する必要があります。 モータードライバイネーブルは常に「ON」で、タレットの回転を可能にするためにゼロ位置を維持する必要があります。 ブレーキ付きサーボモータを使用する場合、ドライバーは配向の終わりに「無効」にすることができ、常にブレーキとモータ位置制御を維持します。
