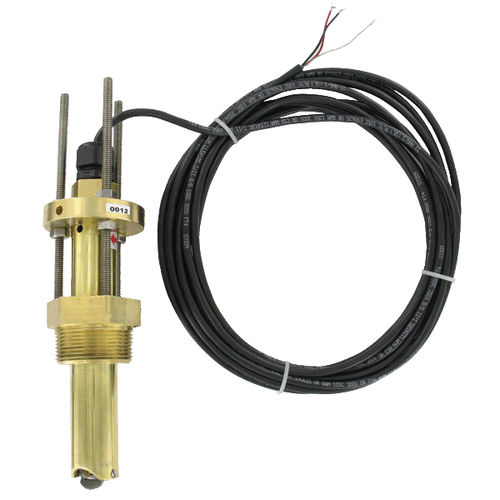

パドル式流量センサー PFT series

液体用差し込み式

シリーズ PFT 挿入式パドルホイール流量計は、1-1/2～40" までの配管内の液体流量を監視するために使用され、黄銅製または 316 SS 製のボディがあります。本器は、周波数比例パルス出力または 4～20mA 出力を出力します。パルス型は流速に比例した周波数の方形波出力信号で、4～20mA型は流速のリニア出力で、4mAは0ft/s、20mAは25ft/sに相当します。 特長 耐摩耗性に優れたベアリングとシャフトにより、微粒子を含むアプリケーションでも長寿命。 耐候性と水中定格による灌漑用途での使用 広いパイプサイズ範囲で調整可能な1台で時間と在庫を節約 様々な接液材を選択できるため、用途が広がります。 一体型4-20mA出力で外部コンポーネントの必要性を削減 誘導センシングと磁石を使用しないセンサー技術により、流量中の磁性体に関する懸念を排除 仕様 サービス 水性流体 範囲： 1.2～25フィート/秒（0.37～7.62メートル/秒）。 接液材料： 本体とフィッティング：真鍮または 316 SS；フィッティング O リング：FKM標準、シリコンまたはBuna-Nオプション；インペラ：316 SS；シャフト：タングステンカーバイド標準または316 SSオプション；ベアリング：PTFE標準。 直線性： FSの±1.0%。 繰り返し性： FSの±0.5 温度限界： -40～212°F（-40～100°C）。 圧力限界： 100°F (37.8°C) で 27.6 bar (400 psig)、100°C (212°F) で 22.4 bar (325 psig)。 プロセス接続： 標準1-1/2インチNPTオス、オプションで2インチNPTオス。 出力： > パルス：方形波出力付きNPNオープンコレクタ、定格60V@最大50mA。 周波数：3.2～200Hz。パルス幅：2.5msec
