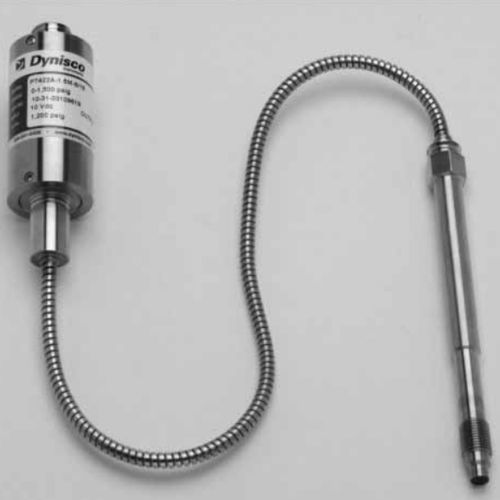

絶対圧力伝送器 PT420A

メンブレンアナログ融解

PT420シリーズのトランスデューサは、高精度、簡単な設置、再現性、信頼性を必要とする溶融圧力アプリケーションに最適な±0.25%のセンサです。PT420 トランスデューサーは、ほとんどの圧力インジケーターで動作するように設計された業界標準の 3.33 mV/V 信号を提供します。MPT420は8ピンのBendixコネクターを装備しています。オプションで熱電対やRTDの構成も可能で、溶融温度を提供します。PT420は、標準的なトランスデューサーの取り付け穴に設置するための1/2-20 UNFスレッドを備えており、必要に応じて他の様々な電気接続を提供することができます。 性能特性 出力 3.33 mV/V +/- 2.0 入力電圧：10 Vdcを推奨、最大12 Vdc 繰り返し精度500、750、1,000 psi レンジで +/- 0.1%FSO, +/- 0.2%FSO 構成4本のアームで結合されたフォイル・ホイートストーン・ブリッジひずみゲージ ブリッジ抵抗入力。最小345オーム、出力。350オーム +/- 10 過圧：2 X FSOまたは35,000 psiのどちらか小さい方 ゼロバランス+/- 5% FSO 内部シャント校正（R-Cal）。80% FSO +/- 0.5 絶縁抵抗：1000メガ・オーム@50 Vdc 温度特性および機械的特性 温度と機械的特性 温度変化による感度の変化+/- 最大±0.005%FS/oF (最大±0.01%FS/oC) 取り付けトルク最大500インチ/ポンド 標準的な接液部Dymax®コーティングされた15-5 PH SST
