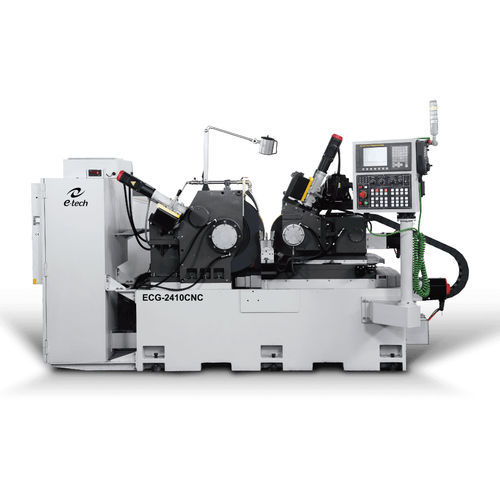

センタレス研削機 ECG series

加工用部品CNC油圧式

複数の機械を連結して、1つの生産ラインで粗研削、中研削、微粉砕を行うことができ、ローディングとアンローディングを繰り返す時間を節約できる。 ブレードの選択 加工径が異なるため、ガイドプレートと調整砥石は平行でなければなりません。 部品名：ステップシャフト インフィード研削＋オートローディング/アンローディング 材質：SCM415 取り代：最大∅φ0.2mmまで サイクルタイム：25秒(ローディング/アンローディング含む) 真円度：1.5μm 品名：ボールピストン インフィード研削＋オートローディング/アンローディング 材質：SCM415 取り代：最大∅φ0.3mmまで サイクルタイム：26秒(ローディング/アンローディング含む) 品名：ピストンピン スルーフィード研削 材質：SCr21H 取り代：最大∅φ0.13ミリ 送り速度：3m/min 真円度：1.2μm 標準付属品 工具と工具箱 標準クーラントタンク ホイールエクストラクター ダイヤモンドドレッサー レベリングボルトとブロック フランジ付砥石 フランジ付調整車 冷却ファン付きスピンドル潤滑システム フランジ付き調整車 ガイドウェイ用手動潤滑装置（Sモデル） 取扱説明書およびパーツリスト スルーフィードワークレスト インフィードワークレスト コントロールパネル（Sモデル） PLCコントローラ＋タッチパネル＋コントロールパネル（NCモデル） FANUC 0i-TF CNCコントローラ（CNCモデル） オプション 振動フィーダー自動ローディングシステム スルーフィード研削用自動アンロードシステム フォーミングアタッチメント（フォーミングプレート） マグネットセパレーター付きクーラントシステム スルーフィードブレード（各種サイズ） インフィードブレード（各種サイズ） 油圧成形アタッチメント ペーパーフィルター付クーラントシステム マグネットセパレーター＆ペーパーフィルター付クーラントシステム スルーフィード研削用オートローディングシステム（Φ5〜25mm、L50〜600mm）
