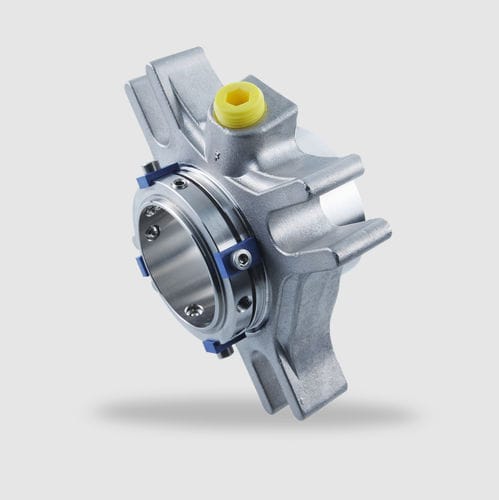

カートリッジ式メカニカルシール

ポンプ用金属製スチール製

シングルシール 標準タイプ（Cartex-ASPN）とビッグボアタイプ（Cartex-ABPN）のシーリングチャンバーがあります。 カートリッジ バランス型 回転方向に依存しない シングルシール、フラッシュ（-ASPN, -ABPN）、リップシール（-ASQN, -ABQN）またはスロットルリング（-ASTN, -ABTN）と組み合わせたクエンチ付き。 利点 ANSIプロセスポンプに最適です。 パッキン類の交換、改造、純正品への適用が可能です。 標準化のためのシール シール室の寸法変更が不要で、ラジアル方向の取り付け高さが小さい。 O-リングの動的負荷によるシャフトの損傷がない。 長寿命 取り付けの失敗がなく、費用対効果が高い 組み立て時の汚れによるダメージがない 組み立て済みユニットによる簡単な取り付け（ダウンタイムの短縮） 動作範囲 カーテックスASPN、-ABPN、-ASTN、-ABTN、-ASQN、-ABQN シャフト径: d1 = 1.000" ... 3.750" その他のサイズについてはお問い合わせください。 摺動面材質の組み合わせ BQ1 摺動速度：vg = 16 m/s (52 ft/s) 摺動面素材の組み合わせ Q1Q1 または U2Q1 滑り速度：vg = 10 m/s (33 ft/s) 軸方向の動き ±1.0mm、d1 ≥75mm ±1.5mm 材料 シール面炭化ケイ素 (Q1), カーボングラファイト樹脂含浸 (B), タングステンカーバイド (U2) シート：炭化ケイ素(Q1) 2次シールFKM（V）、EPDM（E）、FFKM（K）、パーフロロカーボンゴム/PTFE（U1) スプリングハステロイ®C-4 (M) 金属部品。CrNiMo鋼(G) 規格・認証 米国規格協会 推奨用途 プロセス産業 石油化学工業 化学工業 製薬業界 発電所技術 パルプ・製紙産業 水・廃水技術 鉱業 食品・飲料 汎用性の高い ANSIプロセスポンプ
