2台の産業用カメラをばね研削盤の側面に取り付け、ばねの上端と下端の両方の研削不良を検出する特許システム。このシステムはライン外でも使用可能です。

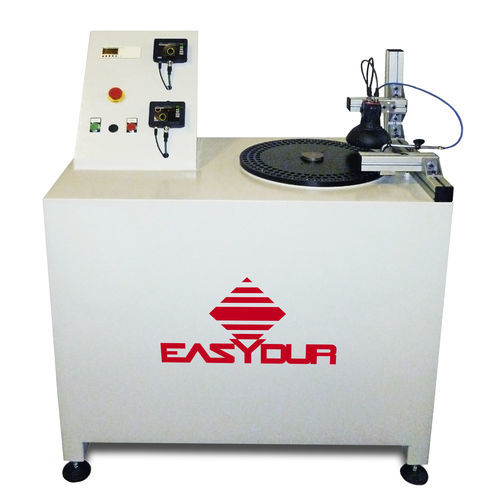

ばねの研削不良を検出する装置
研削盤に2台のカメラを取り付け、ばねの上端と下端の研削不良を検出する特許システム。このシステムはオフラインでの検査にも使用できる。
ビジョンシステムの特徴
このシステムは、2台のカメラ(1台は回転円盤の上、もう1台はその下に設置)により、端部が内側に曲がっていても、外側に曲がっていても、端部の欠陥を認識することができます。また、良品と不良品を選別する2方向ソーターも装備されており、1時間に最大6000本のスプリングを分析することが可能です。
試験ソフトウェア
作業プログラムは、2つのタッチスクリーンパネル(各カメラに1つずつ)で管理されます。このソフトウェアは公差の設定、分析ROIの設定、カスタマイズされたプログラムの作成、統計の保存が可能です。
---
