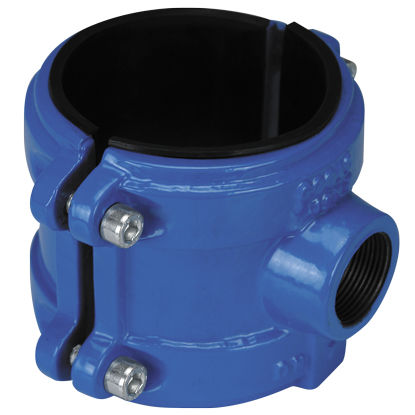

油圧式接続部品 TOF /C series

ねじ式溶融亜鉛メッキ鋼製メス

操作制限: PN16、温度80℃、飲料水用。 適用フィールド： 配水パイプラインブランチの場合、給水ネットワークのパイプ、ポリプロピレンおよびPVCパイプ、PN10および16に使用されます。 範囲： -標準生産：亜鉛メッキ鋼のネジとナット。 技術データ： -運転圧力16barと飲料水供給パイプラインのための圧力25barをテストします。 -非毒性のエポキシ粉末でコーティングされた延性鋳鉄の半体（DM 174/04準拠）。 -ガスメススレッドUNI ISO 228/1。 -亜鉛メッキ六角頭ねじ。 -ニトリルゴムNBRと非毒性（DM 174/04準拠）で、サドルに接着された半身とパイプの間のシール。 主な特徴： 信頼性の高いシール ハーフボディとパイプラインの間のシールガスケットは、シートに配置され、接着されています。 パイプ表面に準拠 2つの鋳鉄ハーフボディは、楕円形であっても不規則なパイプライン上でもトップシール作用を保証します。 それらの支持面は、上部に長持ちするシールを可能にする。 取り付け -2つの半円筒をポリエチレンパイプ上に配置し、同じ距離を保ちます。 -ヘッドが下部ラグ部分の該当するハウジングに収納されていることを確認して、ネジを差し込みます。 ネジと六角ナットに洗浄を入れて, それは自己ロックまたは正常のいずれかにすることができます. -2つの半円筒を同じ距離に保ち、手で4つのナットを部分的に締めます。 -2つの鋳鉄ハーフボディがロックされるまで、関連するレンチを使用してクロスシーケンスでナットを締めます。 この操作は徐々かつ規則的でなければならない。 推奨トルク：25-30ナム。 -操作を完了するには、ねじに継手バルブまたはオンオフバルブを接続します。
