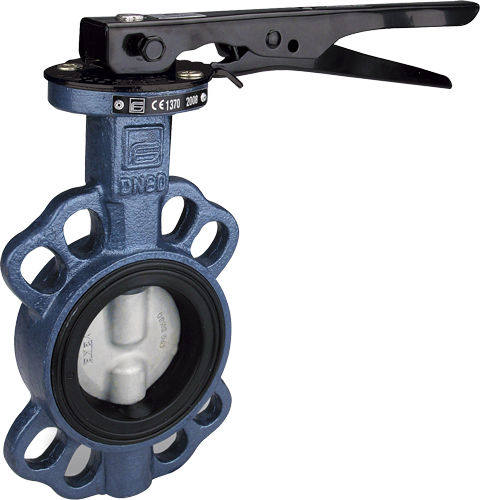

バタフライバルブ ATLANTIS series
手動式ガス用フランジ取り付け

バタフライバルブ
バタフライバルブ
バタフライバルブ
バタフライバルブ
バタフライバルブ
バタフライバルブ
お気に入りに追加する
商品比較に追加する


特徴

タイプ
バタフライ
作動
手動式
使用流体
ガス用
ボディー
フランジ取り付け, コーティング付
その他の特徴
ロック可能レバー
呼び径

最少: 40 mm
(1.575 in)

最大: 600 mm
(23.622 in)

圧力

6 bar, 10 bar, 16 bar
(87 psi, 145 psi, 232.1 psi)

温度

最少: -20 °C
(-4 °F)

最大: 110 °C
(230 °F)

詳細

主な標準機能: 構造: •一般的な仕様:BS EN 593-(BS 5155)-MSS SP67-API 609. • 直径:DN40-DN600。 •フランジユニエンとの接続 1092: PN6-PN10-PN16-DN40-DN300 DN350-DN600. •フランジアンシ150との接続: DN40-DN300。 • 最大作動圧力: PN16 DN40-DN300 (流体用) PN16 DN40-DN200 (ガス用) PN10 DN350 -DN600 (流体用) PN10 DN250-DN600 (ガス用) • 密閉シート付き温度制限: 流体の場合はEPDM -20°C/+110°C (流体用) ガス用ノベール •とコンフォメーションで寸法に面しています: UNI EN 558-ISO5752-MSS SP67-API609-DIN3202/3-K1. •トップフランジ:掘削ISO5211。 •操作デバイス: レバーDN40-DN200、 ギヤDN250-DN600。 • ロックレバー:DN40-DN200。 • 900mbarでの真空テスト済み。 • ポリウレタンコーティング。 • 注意:材料の適合性については、カタログの末尾にある耐食性の表をご確認ください。 特別オプション: • 小さなDNでも手動操作による減速ギア。 ご要望に応じて 手動バルブから作動バルブに変換するキット。 •さらに特別なリクエストについては、当社の技術/商業サービスにご相談ください。

---

カタログ

この商品のカタログはありません。
