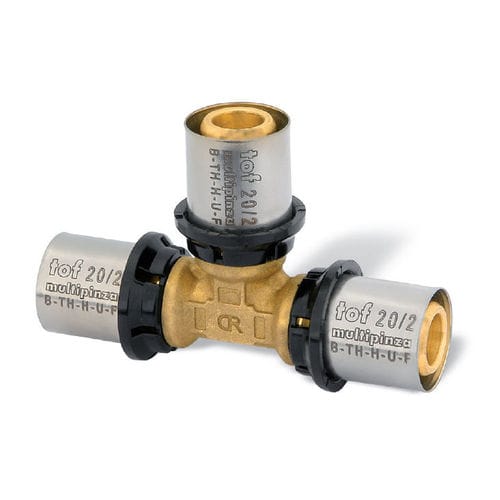

油圧式接続部品 TOF MULTIPINZA series

圧着T真ちゅう製

TOF マルチピンザ：TOFマルチピンザは、多層パイプの接続に使用される脱亜鉛耐性真鍮継手（DZR）です。 パイプおよび継手は、特別に成形された顎を備えた電気油圧工具によって組み立てられる。 アウターAISI304ステンレス製ブッシュに正しく適用すると、顎は永久的な変形を残し、タイトな接合を保証します。 パイプ継手は、次の表に示すサイズとタイプに応じて、6つの異なるツール形状で使用するように設計されています。 操作限度： • 最大動作温度120℃（-20℃+ 120℃：パイプの最大温度を確認し、パイプと流体が互換性があることを確認してください） • 最大作業圧力10bar アプリケーションフィールド：信頼性の高い最高品質の材料を使用して、TOF Multipinzaは、飲料水アプリケーションの配水システムに採用されています。 また、高温および低温の加熱システム、空調プラント、防火システム、圧縮空気システムでの使用に適しています。 材料と液体の相溶性を確認してください。 技術の特徴： • 6つの異なるピンサーのプロファイル：U、H、TH、F、B、C（表E参照）で設計およびテストされています。 • プラスチック製ブッシュホルダーの特別な開口部を通した正しいパイプ位置の目視検査。
