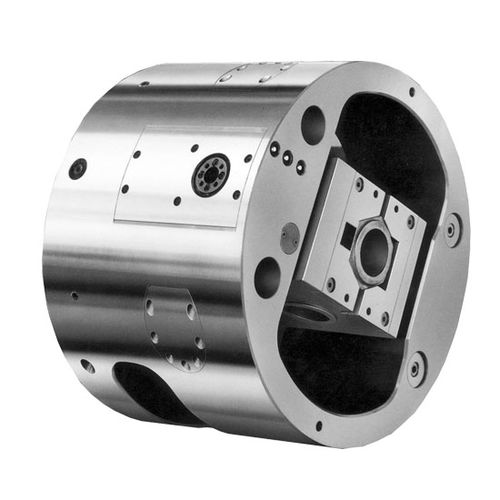

インデクサブル回転チャック MD series

自動2爪機械加工用

MDは、油圧でクランプと割出しを行う自動割出チャックです。自動調心ではありません。 アドバンテッジ - 高精度、高信頼性、高品質を維持するために、60HRC鋼UNI18NiCrMo5で作られた特殊高抵抗焼入れセメンテング。 - インデックス動作（Tecnomors特許）回転とクランプ位置で動作するピストンだけで、シンプルで信頼性の高い動作を実現しています。割出精度 ± 1' - クランプとインデックス機構のガイドシステムです。このシステムは、ラジアル方向に2個の予圧式ソリッドストレートローラー、アキシャル方向に1個のベアリングを使用します。 - クーラント、切粉、粉塵による汚染に対するシール - 定常的かつ長期的な精度 - 機械に簡単に取り付けられる - チャックは、ネストチューブによって後部の回転オイルマニホールドに接続されています。このチューブシステムには、研削用焼入れ鋼クラッチが付属しています。 - 変形しやすい部品の遠心力を補正し、生産性を向上させるシステムです。 - インデキシング制御装置 - ロボットを使ってワークのロードとアンロードを行う、優れた自動化システムレベル - 回転位置でもインデックス加工が可能であり、インデックス位置の通過を高速にすることができます。回転速度は最大出力にならないようにする必要があります。 - インデキシングに要する時間は、位置制御の場合、チャックの大きさにもよりますが、90°あたり約2～4秒です。 - インデックス機構用ポート2個、クランプピストン用ポート2個、マニホールドドレン1個からなる非常にシンプルな油圧システム。 - チャッキングピストンは安全装置に接続されており、圧力が完全に失われた場合でも、ジョーにワークを確実に把持することができます。
