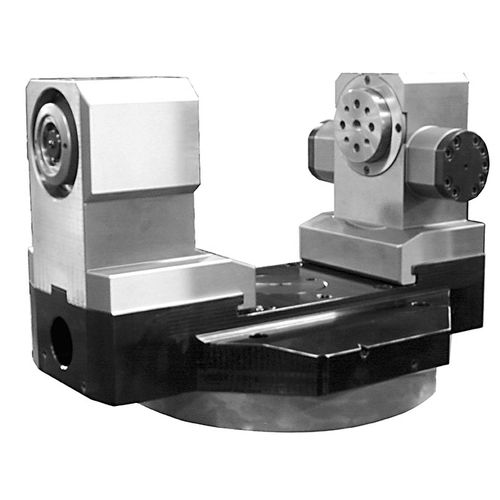

工作機械用バイス AIV series

油圧式5軸回転式

AIV割り出しバイスは、マシニングセンタのテーブル上に設置するための専用製品で、非セルフセンタリングクロージャーを備えています。 工作機械のテーブルには、以下のものを準備する必要があります。 nr.2開閉指令用油圧装置 回転/割り出し用油圧式2通り nr.1空気圧で加圧する方法 中央近接スイッチ1個、無接点タイプ（Balluf Power Remote）、把持装置に挿入されたマイクロから来る4つの電気信号を管理するため。ご要望に応じて、詳細な資料を提供します。 このバイスは、スタティックロックユニット（CNC回転テーブルへの取り付け、回転工具の取り付け）としての使用のみを目的としており、高速回転を伴う旋盤加工（この種の用途にはインデックススピンドルのカタログを参照）には使用できません。 アドバンテッジ インデックスバイスは、90°に配置された4つの面（バルブボディのような典型的な加工）を、1回のローディングと1回のロックで、テーブルに面した隠れた面も含めて完全に加工することができ、加工時間の短縮と精度の向上を実現します。 このバイザは、機械との一体化の観点から3軸工作機械にも適用できますが、5軸工作機械に適用することで、複雑な形状の部品加工にも対応できる最適なソリューションとなります。 このバイザーは、硬化処理を施したスチール製で、CNCプログラムに対する作業位置の対応を確認するために、4つの割り出し位置のコーディング装置を内蔵しています。 周囲温度 5-60°C サウンドエミッション（音圧）≦70db（A）（各方向
