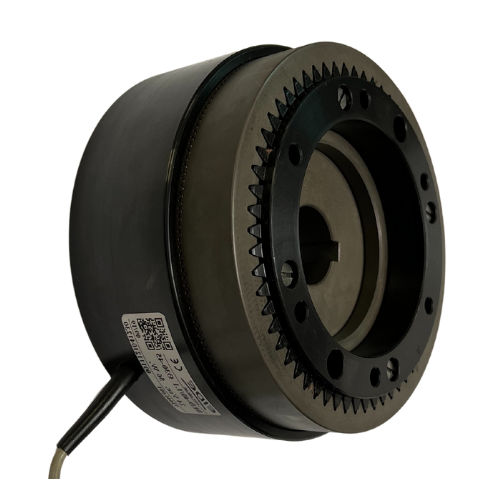

歯形クラッチ SED
電磁式高トルク用途用軸受け付

歯形クラッチ
歯形クラッチ
歯形クラッチ
お気に入りに追加する
商品比較に追加する


特徴

タイプ
歯形
作動
電磁式
応用
高トルク用途用
その他の特徴
軸受け付, パススルー回転軸
トルク

40 Nm, 100 Nm, 200 Nm, 400 Nm
(29.5025 ft.lb, 73.7562 ft.lb, 147.5124 ft.lb, 295.0249 ft.lb)

回転速度

2,800 rpm, 3,200 rpm, 4,000 rpm, 5,500 rpm
(17,592.92 rad.min-1, 20,106.19 rad.min-1, 25,132.74 rad.min-1, 34,557.52 rad.min-1)

出力

15 W, 20 W, 25 W, 30 W

詳細

SEDトゥース電磁クラッチは、高いトルク伝達能力に比べて寸法が小さいことと、セルフセンタリングベアリングのインダクタ-コイル配列が特徴です。 その構造上、地滑りを許容しないので、適切な安全マージンで選択しなければなりません。 SEDトゥース電磁クラッチは、クラッチ時と切り離し時の2つのモードで使用します。 噛み合わせは、システムのイナーシャに応じて、停止時または低速時に行わなければなりません。慣性が大きければ速度は低くなり、強い慣性の場合はクラッチを静止させます。 切り離しはどの速度でも行えます。 これらのユニットは、どのような位置でも、また、潤滑環境などでも動作します。 SED歯付電磁クラッチは、その広範な特性とは別に、その構成上、特別なメンテナンスを必要としないことが良い点です。 このクラッチには、注目すべき次のような特徴があります。 スリップリングを使用しないリングギアトランスミッション。 シンクロの可能性。 正規の電圧 24 V.DC SEDトゥース電磁クラッチは、以下のようなさまざまなタイプの機械に使用できます。 グラフィックアート 容器・包装 繊維部門 クリーニング車 また、高トルクが必要な機械や、滑り止めが必要な機械、狭い場所などにも取り付けることができます。また、静止状態や最小限の動作で接続することができます。 モンタージュの SEDトゥース電磁クラッチは、弾性カップリングで2つのシャフトを直列に結合したり、ピニオンやプーリーなどでシャフトを並列に結合したりして組み立てることができます。

---

カタログ

SED
SED
2 ページ
SED
SED
4 ページ
