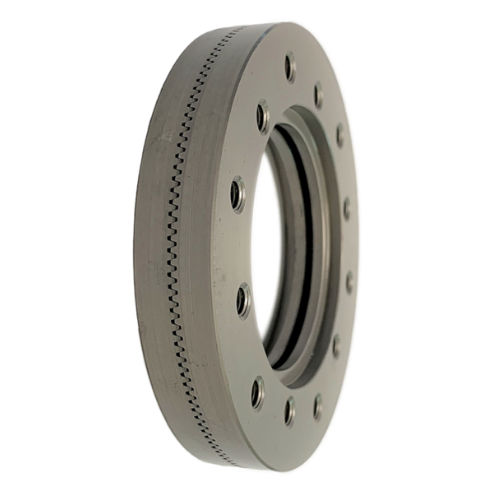

ハース軸継手

軸用

ハースのカップリングでオリジナルのクラッチをデザインしよう 歯付きディスク - Hirthカップリングは、シャフトの2つの部分を接続するために使用され、それぞれのハーフシャフトの端面に互いに結合された円錐形の歯が特徴です。 ハースジョイントは、円筒形の軸の端面にフライス加工や研削加工された溝によって形成された放射状の歯で構成されています。歯のねじり能力は直径に比例して大きくなるため、歯はリング状に噛み合っている。このリングは、利用可能なスペースに対して最大の直径になるように配置されている。軸の中心部にはセレーションが施されていないが、これはカップリングに加わるトルクが小さくなることと、ますます狭くなる歯が切削には実用的でないためである。 歯付き円盤-ハースジョイントのカップリングは、歯の数、円筒形の特徴の外径、溝の底部の角度（円筒形の特徴の軸に対する）とその深さによって定義されます。ハースジョイントは、嵌合ペアとして設計されており、スプラインとは異なり、標準化されたサイジングシステムは存在しない。 当社の空気式クラッチNE-CDの2枚のクラッチディスクを使って、シンプルで安価なクラッチを自分で設計することができます。 各ディスクには2つのベアリングが内蔵されており、この種の機構で非常に重要な要素である両ディスク間の良好なアライメントを保証します。 さらに、両ディスク間の同期性を維持する必要がある場合には、位置決めディスクのセットを入手することができます。
