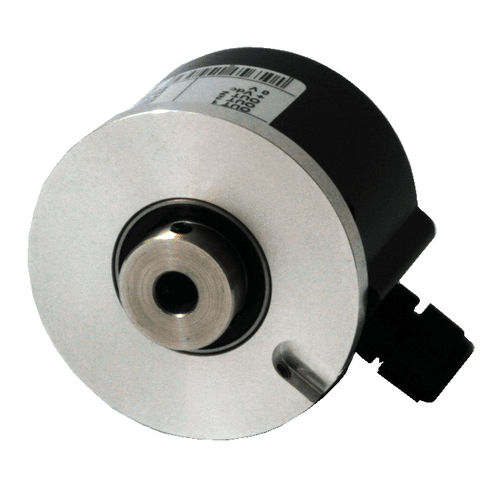

インクリメンタルロータリエンコーダ REC series光学式磁気ブラインドシャフト
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- インクリメンタル
- 技術
- 光学式, 磁気
- 機械的特性
- 中実軸, ブラインドシャフト, 軸取付け用, フランジ取り付け
- 出力シグナル
- ラインドライバ
- 電気接続
- M12コネクタ
- 供給電圧
- DC
- 材質
- アルミニウム
- 保護レベル
- 頑丈, UL, IP65, 短絡保護
- 用途
- 工業用, OEM用
- その他の特徴
- コンパクト, 高解像度
- インクリメンタルエンコーダー分解能(1回転あたりのパルス数)
最大: 12,500 unit
最少: 2 unit
- フランジサイズ
58 mm
(2 in)- ハウジング径
最大: 15 mm
(0.59 in)最少: 6 mm
(0.24 in)- 長さ
38 mm
(1.496 in)- 回転速度
最大: 10,000 rpm
(62,832 rad.min-1)最少: 6,000 rpm
(37,699 rad.min-1)- 出力周波数
最大: 200 kHz
最少: 100 kHz
- 動作温度
最大: 70 °C
(158 °F)最少: -10 °C
(14 °F)
詳細
コンパクトサイズ - M12コネクタ
コンパクトサイズのエンコーダRECシリーズは、短いボディ寸法が必要とされるあらゆる用途に適しています - ケース長さはわずか38mmです。
RECエンコーダには、丸型フランジとサーボコープリング（REC520/REC540タイプ）、角型フランジ（REC620）、中空軸、弾性支持部付き（REC450）、または弾性支持部なし（REC440）などの機械的なバージョンがあります。
ケースは頑丈なアルミ製で、接続はM12タイプのコネクタを使用しています。
1回転あたりのパルス数は2～12500の範囲です。
M12コネクタ付きエンコーダはUL規格に準拠しています。
技術的な指定
- ケース長さ38mm
- アルミケース
- 供給 5/30 Vdc
- 消費電力 30/80 mA
- ppr>1250 のための最高の頻度 100KHz/200KHz
- M12 コネクタまたはケーブルアウトレットを半径方向に配置 ( ケーブル長 1m)
- 電子信号：プッシュプル、5Vdcラインドライバ（電源5/30 Vdc）または5/30 Vdcラインドライバ（電源5/30 Vdc） - 電子信号：プッシュプル、5Vdcラインドライバ（電源5/30 Vdc
- 短絡および極性反転からの保護
- IP65保護等級
- パルス数／回転数：2～12500
---
