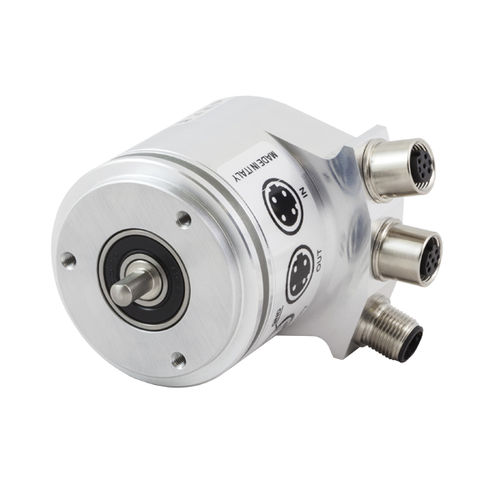

絶対ロータリエンコーダ MEM-BUS EtherNet/IP

磁気マルチターンEthernet/IP

ElapエンコーダMEM-Bus EtherNet/IPは、IEC61784-1指令に準拠したすべてのEtherNet/IPインターフェイス要件に準拠しているため、任意のEtherNet/IPネットに簡単に統合できます。エンコーダは、CIP™プロトコル仕様に準拠したエンコーダプロファイル22Hを特長としており、CIP Sync認証を含むODVA準拠の認証を受けています。 エンコーダのパラメータ（ステップ/回転数、プリセット数、回転方向、速度/位置アラームしきい値、ユニット）は TCP/IP を介して設定します。測定ユニットは、ランタイムに変更することができます。標準のアセンブリオブジェクト 1,2,3 の他に、Elap エンコーダは独自のオブジェクト 110 をサポートしており、速度と位置に関連するパラメータとアラームを包括的に表示します。IP アドレスは、ロータリースイッチとソフトウェア（DHCP/BOOTP）の両方で設定できます。 4 つの 2 色の信号 LED は、ネット上のデバイスの状態に関する診断情報を提供します。エンコーダは DLR (Device Level Ring) 機能をサポートしており、ネットが中断した場合でも動作の継続性を付与します。 MEM-Busエンコーダは、分解能29ビット（8192ステップ/回転×65536回転）のマルチターンバージョンで提供されます。 角フランジ、サーボカップリング付き丸フランジ、モーターシャフトに直接接続するための中空シャフトなど、あらゆる用途の要求を満たすために異なる機械的なバージョンが用意されており、すべてのタイプでシャフト/穴径の異なるオプションを提供しています。電気的接続は3つのM12コネクタで行われます。 頑丈なアルミケースは高い保護性能を保証し、厳しい産業環境でもMEM-Busエンコーダを使用することができます。 エンコーダはUL規格に準拠しています。
