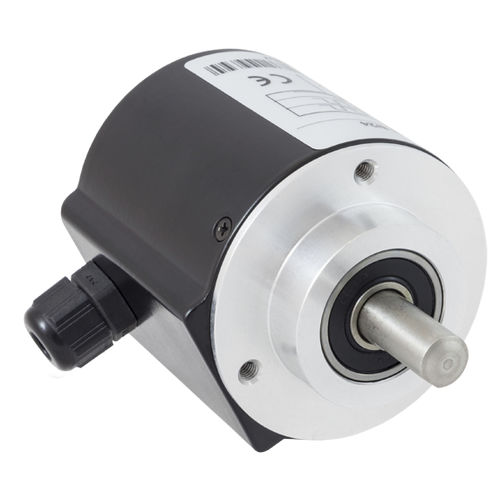

インクリメンタルロータリエンコーダ RE520 series

光学式中実軸フランジ取り付け

SIZE58インクリメンタルエンコーダの丸型フランジ付きシリーズには、国際規格SIZE23と互換性のあるセンタリングマスク径50mmのRE520シリーズ、センタリングマスク径36mmのRE540シリーズ、フランジRE0444付きのRE530シリーズなど、さまざまなメカニカルタイプがあります。 すべてのタイプは金属ケースに収納されています。接続タイプと位置は、出力信号形式とシャフト径と同様に、さまざまなオプションから選択できます。 1回転あたりのパルス数は2～12500です。 ゼロリファレンスパルスオプションは、全てのシリーズ（タイプRE521等）で使用可能です。 技術仕様 - 電源電圧 5/30 Vdc - 消費電力 30/80 mA - 最大計数周波数 100 KHz - ppr > 1250 の場合は 200 KHz - アキシャルまたはラジアルコネクターコンセント、フライングパーツ装備 - アキシャルまたはラジアルケーブルコンセント、ケーブル長3m（ラインドライバー出力時はケーブル長1m） - 出力信号出力信号：NPNオープンコレクタ、プッシュプル、5Vdcラインドライバ（供給5/30Vdc）、5/30Vdcラインドライバ（供給5/30Vdc） - 短絡および極性反転に対する保護 - アルミケース - 保護等級 IP65 (オプションでシャフトにOリングを取り付けた場合 IP66)
