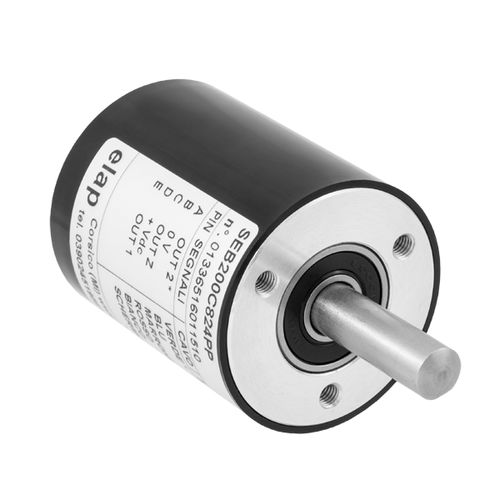

インクリメンタルロータリエンコーダ SEB

光学式磁気中実軸

Ø 50 mm 頑丈で信頼性の高いインクリメンタルロータリーエンコーダSEB/SEB-Zシリーズは、過酷な条件下でも使用できます。双方向タイプ（SEB）とゼロ基準パルスの双方向タイプ（SEB-Z）があります。1回転あたりのパルス数は2～12500です。 SEB-M/SEBZ-Mタイプは磁気原理で動作し、1回転あたりのパルス数は8～2048の範囲です。 ABS樹脂製のケースは、環境エージェントに対する高い保護性能を提供します - IP65度、エンコーダシャフトに取り付けられたオプションのOリングでIP66にアップグレードすることができます。 接続はケーブルまたはコネクタで軸方向に行い、出力信号はNPNオープンコレクタ、プッシュプル、ラインドライバのいずれかの形式を採用しています。 利用可能バージョン 双方向（SEB-Z）またはゼロパルス（SEB）なし パルス/回転数：2÷12500 ゼロパルス（SEBZ-M）またはゼロパルス（SEB-M）なしの磁気双方向性 パルス/回転数：8÷2048 技術仕様書 - 丸型フランジ 直径50mm - シャフト径 10 mm - 電圧供給 5/30 Vdc - 短絡および極性反転に対する保護 - 消費電力 30/80 mA - 1250 を超える ppr のための最高のカウント頻度 100KHz/200KHz。 - 電子出力：オープンコレクタNPN、プッシュプル、ラインドライバ - アキシャルケーブルアウトレット、ケーブル長3m（ラインドライバ出力の場合は1m）またはフライング部を備えたアキシャルコネクタ - ABSプラスチックケース - 保護等級IP65（シャフトに取り付けられたOリングとのオプションIP66
