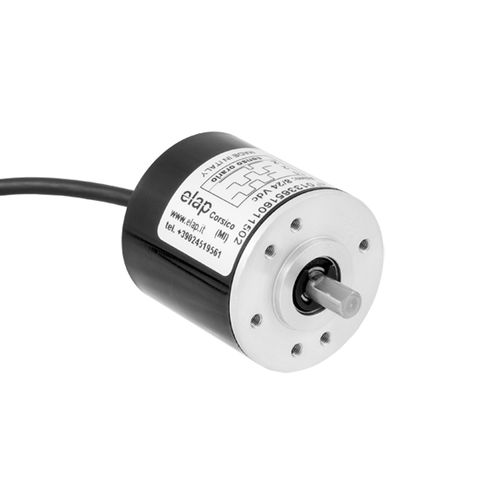

インクリメンタルロータリエンコーダ E40 series

光学式磁気中実軸

小型エンコーダ E40 シリーズは、優れた精度とコンパクトなサイズを特徴としています。 インクリメンタルエンコーダE40は、タイプE40は直径30mmに6つの固定穴があり、タイプ40Aは直径25.4mmに4つの穴があり、エンコーダE40Vは前面固定ネジがあり、シリーズE40Qは43×43mmの正方形のフランジが付属しています。タイプE40MとE40Sは、モーターカップリング用に設計された中空軸エンコーダで、それぞれジョイントと回転防止弾性金属サポートで構成されています。すべてのタイプで、パルス数は2～12500の範囲で、ゼロパルスの有無にかかわらず（E40またはE41）。 シリーズの標準ケースはABS樹脂製で、軸方向またはラジアルケーブルまたはコネクタの出口があります。 技術仕様書 - 丸型フランジ付きエンコーダ、ボディ Ø 40 mm - シャフト Ø 6 または 4 mm（E40/E40A/E40V/E40Q シリーズ） - シャフト Ø 6 または 4 mm（E40/E40A/E40V/E40Q シリーズ - 中空シャフト Ø 6 または 8 mm(E40M/E40S シリーズ) - 電源5Vdcまたは8/24Vdc - 2～12500 ppr - 最大周波数：100/150KHz - 出力信号: プッシュプル, NPNオープンコレクタ, 5Vラインドライバ (5Vまたは8/24V供給), 8/24Vラインドライバ (8/24V供給) - 短絡および極性反転からの保護 - 軸方向またはラジアルケーブル、長さ1m; オプション: 軸方向コネクタ(特殊バージョンX...) - 保護等級IP54 - ABSプラスチックケース
