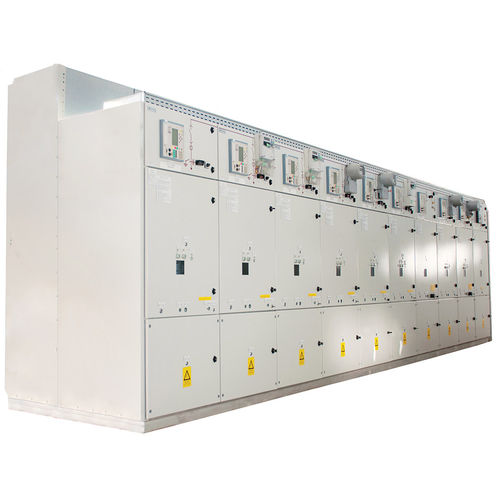

一次開閉装置

中電圧金属ジャケットコンパクト

最大電圧 12KV c.a.、S 12xx 範囲の一次分配用エレクトロアルファスイッチギアは、最大 5,000Aの連続定格電流と定格ピーク耐電流 50KA / 1sの値について試験されています。 このタイプの歯車は、IAC AFLR 50KA、1までの分類指数を有する内部電気アークの作用に耐える。 24 KV c.a.の電圧に対するS 24xxの範囲からの開閉装置は、最大 2.500Aの連続定格電流および25 KA / 1sの定格ピーク耐電流の値について試験されている。 このタイプの歯車は、IAC AFLR 25KA / 1までの分類指数を有する内部電気アークの作用に耐える。 スイッチギヤは、標準的な分類 LSC2Bに従って、サービスの継続性を保証します。 コンパートメントの分離の観点から、これらのスイッチギアの分類はPMである。 一次配布用の開閉装置は、特殊なリベット、継手または電気点溶接で組み立てられたシートパネルで構成され、取り出し可能な回路ブレーカおよび測定を含む、搾取の仕様に必要な低電圧の機器を含む、金属キャビネットで構成されています。 コマンド、保護および信号低電圧機器。 引き出し可能な回路ブレーカは、動作中、テスト中、および引き出しの3つの機能位置を有する。 これは、回路経路上で、スムーズかつ衝撃のない1つの位置から別の位置に移動することができます。
