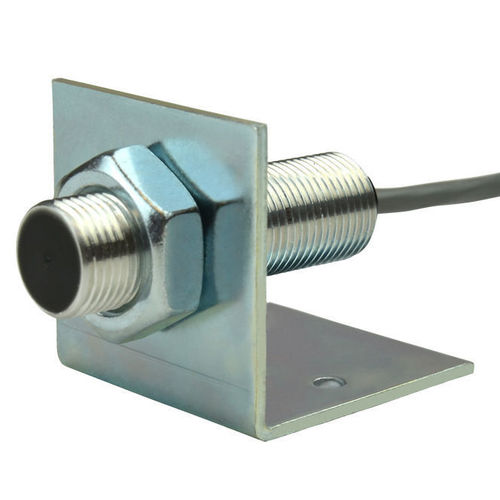

回転速度センサ 906

ホール効果無接触ねじ式

特長 正方形波パルス周波数出力、NPNオープンコレクタ ゼロ速度動作、信号損失なし 5-24 VDC電源 非接触、大きなギャップ距離センシング、 取り付けとセットアップが簡単 双方向（直交）オプション 電気センサー磁気パルサーディスク/ラップに対応 オプションの取り付けブラケットアセンブリおよび取り付けマグネット Model 906センサは耐水性があり、汚れ、ほこり、グリース、または湿気が存在する環境などの産業用途に適しています。906標準センサーは、ネジ付きアルミニウムボディを持ち、取り付けブラケットと10フィートのケーブルが付属しています。直交オプション（双方向）は、2つのセンサを備えており、速度と方向の両方の情報を必要とするアプリケーション向けに設計されています。 これらの速度センサは、磁気検出ホール効果ICを使用してデジタルパルス信号を生成し、スピードスイッチ、タコメーター、カウンタ、シグナルコンディショナ、PLCとインターフェースします。ホール効果センサは、正方形の波出力と電気ノイズに対する耐性を備えた真のゼロスピード動作を提供します。 マグネットが埋め込まれたパルサーディスクまたはスプリットカラーパルサーラップが監視シャフトに取り付けられています。シャフトが回転すると、マグネットがセンサーの前を通り、センサーがハイとローを切り替えるため、デジタルパルス出力が生成されます。このセンサは、電気センサモデル255 Pulser Disc など、等間隔の磁石が交互に並んだパルス発生器とともに使用すると、50/50デューティサイクルのデジタル矩形波信号を提供します。センサーとパルス発生器との間の推奨ギャップ距離は、1/4インチ+/-1/8インチです。ギャップの柔軟性により、センサは振動、シャフト振れ、ミスアライメント、産業環境に耐えることができます。
