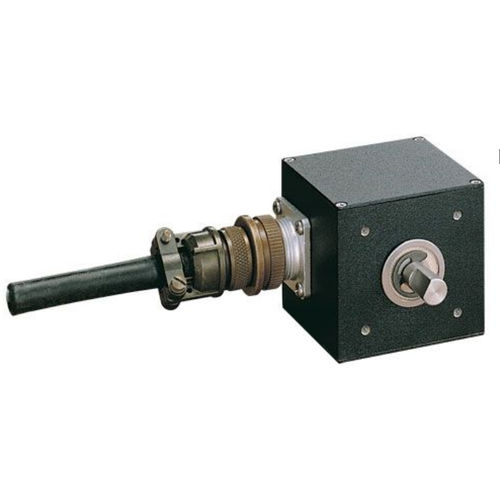

インクリメンタルロータリエンコーダ 380

中空軸タイプ標準タイプ工業用

特徴 • 低速アプリケーションでの使用に最適 • 取り付けが簡単な複数の取り付け構成 • さまざまな回転回数のパルス • トラクションホイールアセンブリが利用可能 #380 Encoderは、シングルチャンネルまたは直交の標準産業用エンコーダです出力。#470 Encoder は、頑丈な密閉ボールベアリングとバックラッシュ防止フレキシブルシャフトカップリングを備えたサイズ 25 ヘビーデューティ産業用ハウジングを備えており、内部高精度エンコーダを軸方向とラジアル方向の両方の軸荷重から分離します。#470 エンコーダは、インデックスパルスを持つ直交出力と、オプションのラインドライバ出力を提供します。 ロータリーシャフトエンコーダは、タコメーター、カウンタ、スピードスイッチ、モーターコントロール、またはパルス入力を必要とするものにデジタル出力信号を提供する回転シャフトでの使用に最適です。フレキシブルシャフトカップリングは、シャフトのずれを補償するオプションとして用意されており、ほとんどの用途に推奨されます。 ロータリーシャフトエンコーダは、シャフトの回転を矩形波出力パルスに変換します。速度や位置、回転方向を検出するために、実際の速度情報を正確に送信する手段を提供します。シャフトエンコーダは、発光ダイオードとフォトトランジスタセンサーの間に透明で不透明なセグメントを持つディスクを回転させることによって出力信号を生成します。エンコーダからの出力信号は、内部二乗回路によって矩形波信号に変換されます。軸回転あたりの出力パルスの数は、ディスク上の透明セグメントと不透明セグメントの数によって決まります。直交モデル（双方向）には、2つ目のLEDとセンサーが90度離れた位置に配置され、2つの矩形波信号が生成されます。
